Copriflangia BSTFLEX

Panoramica

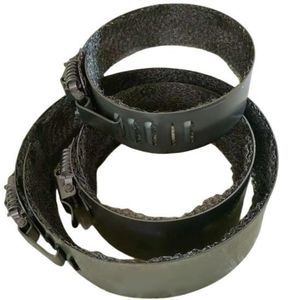

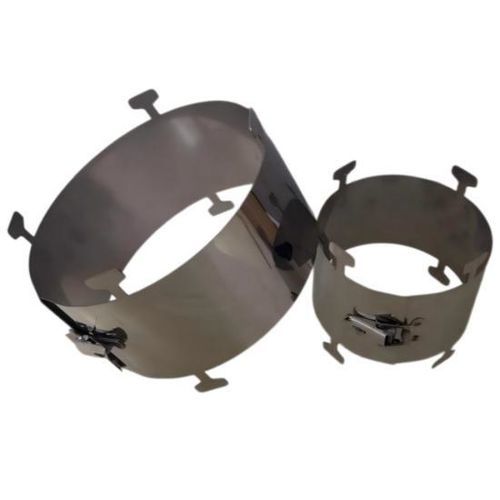

I parabrida a fascia in acciaio inossidabile BSTFLEX sono coperture metalliche rimovibili che si posizionano esternamente lungo il perimetro delle connessioni flangiate bullonate. La fascia formata, i risvolti di bordo sagomati e la chiusura a gancio in acciaio inossidabile assicurano un montaggio esterno sicuro consentendo la rimozione per ispezione e manutenzione. Diametro e larghezza della fascia vengono selezionati in base alla geometria della flangia assemblata e agli spazi di installazione. La qualità del materiale e i requisiti specifici dell'applicazione vengono confermati in fase di offerta.

Caratteristiche principali

• Fascia formata in acciaio inossidabile, aperta sui lati, che circonda il perimetro della flangia
• Risvolti di bordo formati secondo il progetto di riferimento; disposizione finale confermata da disegno
• Chiusura a gancio in acciaio inossidabile per apertura e rimozione esterna
• Montaggio esterno intorno alla flangia assemblata (non inserita tra le facce della flangia)
• Dimensionamento basato sulla geometria della flangia (diametro della fascia, larghezza e gioco) e non solo sul diametro nominale della tubazione

Costruzione e specifiche d'ordine
Articolo: Specifica o requisito d'ordine
Tipo di prodotto: Parabrida a fascia in acciaio inossidabile
Marca: BSTFLEX
Costruzione corpo: Fascia formata in acciaio inossidabile con lati aperti
Grado del materiale: Specificare il grado di acciaio inossidabile richiesto nella richiesta; confermato nell'offerta
Chiusura: Gancio in acciaio inossidabile; confermare il materiale dei componenti con l'ordine
Configurazione dei bordi: Risvolti formati secondo il progetto di riferimento; disposizione finale secondo disegno concordato
Posizione di installazione: Montaggio esterno intorno all'assieme flangia
Dimensioni principali: Diametro fascia, larghezza fascia e gioco intorno alla connessione assemblata
Norma di riferimento per flange: Dimensioni HG/T 20592; indicare taglia e designazione di pressione in fase d'ordine
Altre norme per flange: Fornire la norma applicabile e il disegno dimensionale per verifica
Informazioni applicative: Fluido di processo, temperatura e pressione di esercizio e funzione protettiva richiesta

Informazioni da fornire per un corretto dimensionamento

• Norma flange, dimensione nominale e designazione di pressione (stabiliscono la serie e il riferimento dimensionale)
• Diametro esterno della flangia (determina il diametro della fascia e l'assetto)
• Larghezza della connessione assemblata (definisce la larghezza della fascia e l'area coperta)
• Proiezioni di bulloni e dadi (identificano potenziali interferenze con fascia, risvolti o chiusura)
• Diametro esterno della tubazione e ostacoli vicini (spazio disponibile per posizionamento e rimozione)
• Fotografie frontali e laterali (dettagli di installazione non presenti sui disegni)

Indicazioni d'uso
Applicazioni comuni: impianti chimici, farmaceutici e tubazioni per centrali elettriche. Per servizi a vapore o sali fusi, specificare fluido e condizioni operative prima della selezione. Per valvole, specificare ogni connessione flangiata singolarmente e fornire foto che mostrino corpo valvola, leva o attuatore; una fascia intorno a una flangia non protegge il meccanismo della valvola. Per funzioni anti-spruzzo, indicare le prestazioni richieste e gli eventuali test. Una sola fascia metallica esterna non costituisce un sigillo di pressione validato né un sistema di soppressione della nebbia a meno che non sia prevista e concordata una costruzione interna aggiuntiva.

Installazione e ispezione
Far eseguire l'installazione da personale autorizzato secondo le procedure di lavoro sicure del sito, incluso isolamento, depressurizzazione e raffreddamento se necessario. Non avvicinarsi a perdite attive per installare o regolare la copertura. Verificare i giochi intorno ai bulloni e alle attrezzature prima di inserire la chiusura. Non forzare né deformare la fascia per compensare una misura errata. Ispezionare fascia, risvolti e chiusura per danni, deformazioni o corrosione prima del riutilizzo. Questo prodotto è una protezione esterna e non una fascetta di riparazione a tenuta; non ripara guarnizioni difettose, flange danneggiate o connessioni bullonate non idonee.

Domande frequenti (selezionate)

• Differenza rispetto a coperture a involucro completo: i parabrida a fascia circondano il perimetro lasciando i lati aperti; le coperture a involucro completo includono pannelli laterali anulare e geometrie di copertura diverse
• Intercambiabilità: non presupporre che un parabrida sia adatto a tutte le flange dello stesso diametro nominale; verificare norma, designazione di pressione, diametro esterno e larghezza assemblata
• Classe di pressione: la designazione di pressione della flangia identifica la connessione ma non definisce la prestazione protettiva di una protezione esterna; specificare eventuali prove richieste
• Isolamento termico: la fascia metallica non è una giacca isolante rimovibile; specificare l'isolamento termico separatamente se necessario

Specifiche tecniche

• Tipo di prodotto: Parabrida a fascia in acciaio inossidabile
• Marca: BSTFLEX
• Costruzione corpo: Fascia formata in acciaio inossidabile con lati aperti
• Chiusura: Gancio in acciaio inossidabile
• Configurazione dei bordi: Risvolti formati (disposizione finale secondo disegno concordato)
• Installazione: Montaggio esterno intorno alla flangia assemblata
• Dimensioni principali: Diametro fascia, larghezza fascia, gioco di installazione
• Norma di riferimento flange: HG/T 20592 (altre norme accettate con disegni)
• Dati applicativi richiesti: Disegno flangia o dimensioni misurate, fluido di processo, temperatura e pressione di esercizio
