Copriflangia

Panoramica del prodotto

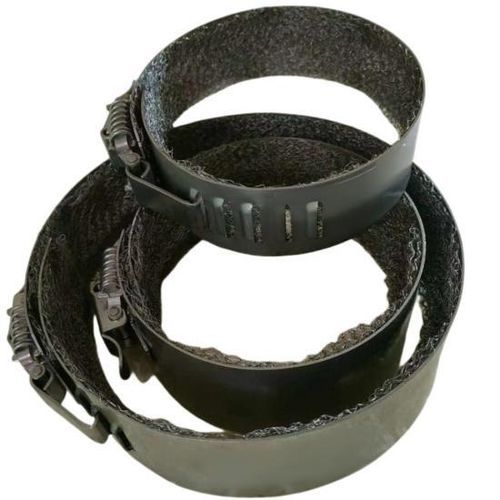

I protezioni per flangia con rete in acciaio inox multicapa BSTFLEX combinano una fascia metallica esterna con un inserto interno in rete inox multicapa per offrire protezione contro gli spruzzi sulle connessioni flangiate industriali. La rete è posizionata attorno alla giunzione per interrompere un getto di perdita concentrato, mentre la chiusura rimovibile consente l'accesso durante la manutenzione programmata. Le dimensioni del protezione, il grado dell'acciaio inox e la costruzione della rete sono specificati in base alla geometria della flangia e alle condizioni di servizio.

Perché la rete interna è importante
La fascia esterna circonda il perimetro della flangia mentre la rete multicapa è posizionata all'interno della protezione intorno alla giunzione. La sua funzione è interrompere e distribuire un getto di perdita concentrato anziché lasciare il rilascio agire direttamente su una superficie metallica liscia. La prestazione protettiva dipende dalla costruzione completa, dall'adattamento e dalle condizioni di servizio; il grado della rete, la disposizione, la copertura e il fissaggio devono essere inclusi nella specifica di prodotto concordata. Questo prodotto è una protezione esterna contro gli spruzzi, non un involucro a tenuta di pressione né una riparazione per una connessione di flangia guasta; non sostituisce la funzione di tenuta della guarnizione, delle facce della flangia e dei bulloni.

Tre parti dell'insieme di protezione

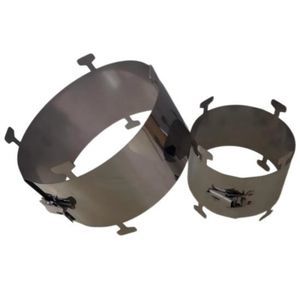

• Fascia esterna in acciaio inox: La fascia metallica sagomata si adatta all'esterno dell'assemblaggio della flangia. Diametro e larghezza della fascia sono abbinati alla connessione per evitare interferenze con bulloni, attrezzature vicine o isolamento esistente.
• Inserto in rete inox multicapa: La rete interna multicapa è posizionata all'interno della protezione intorno alla giunzione. La rete deve rimanere correttamente posizionata nella copertura assemblata; le sue dimensioni, la disposizione e i dettagli di fissaggio sono definiti nella configurazione approvata.
• Chiusura rimovibile: Una chiusura a scatto permette di aprire l'insieme per il montaggio e rimuoverlo durante la manutenzione programmata. Il design della chiusura e i materiali dei componenti sono confermati insieme ai requisiti della fascia e della rete.

Specifiche prodotto e dettagli ordine
Voce | Descrizione
Prodotto | Protezione per flangia con rete inox multicapa
Marca | BSTFLEX
Costruzione | Fascia metallica esterna con inserto interno in rete inox multicapa
Specifiche materiali | Gradi di acciaio inox per fascia, rete e chiusura da confermare in preventivo
Configurazione della rete | Disposizione degli strati, copertura e fissaggio secondo la specifica di assemblaggio concordata
Chiusura | Chiusura a scatto rimovibile, dettagli finali confermati sul disegno del prodotto
Adattamento alla connessione | Specificato in base alla norma di flangia, diametro esterno, larghezza assemblata e spazio disponibile
Funzione prevista | Protezione esterna contro spruzzi su flangia; non riparazione di perdite né contenimento a tenuta di pressione
Condizioni di servizio | Mezzo di processo, temperature normali e massime e pressione da valutare per l'assemblaggio proposto
Collaudi e documentazione | I criteri di accettazione e la documentazione richiesta devono essere identificati prima della conferma d'ordine

Selezione dei materiali e applicazioni
Specificate il grado di acciaio inox richiesto per tutti i componenti rilevanti, inclusi la rete e la chiusura. Non presumete che identificare il materiale della fascia esterna definisca automaticamente il materiale dell'intera protezione. I compiti tipici includono vapore, olio combustibile, olio lubrificante e sistemi diesel; ogni applicazione richiede la revisione del mezzo, delle condizioni operative, della geometria della connessione e dell'obiettivo di protezione prima di selezionare una configurazione. Per progetti con requisiti ambientali, marini o di ispezione speciali, includete tali requisiti nella specifica iniziale affinché eventuali qualifiche o documentazione di prova richieste si applichino all'assemblaggio fornito e alle sue condizioni d'uso dichiarate.

Adattare la protezione in rete alla connessione reale
Fornite la norma della flangia, la dimensione nominale e la designazione di pressione insieme a un disegno o a dimensioni misurate. Il diametro esterno, la larghezza assemblata, le proiezioni dei bulloni e lo spazio circostante sono dati importanti per dimensionare la protezione. Foto che mostrino il fronte e il lato della connessione e un elenco delle flange per più installazioni sono utili per verificare le dimensioni e le restrizioni d'accesso.

Considerazioni di installazione e manutenzione
L'installazione deve seguire le istruzioni di assemblaggio approvate e le procedure di lavoro sicuro del sito. Il personale autorizzato deve mettere in sicurezza la connessione prima di montare o rimuovere la protezione. Non avvicinarsi a una perdita attiva per installare o regolare una copertura. Controllate la dimensione della protezione e posizionate la rete secondo il disegno approvato. Fissate la chiusura senza forzare la fascia né spostare la rete. Tenete libere eventuali predisposizioni di ispezione, drenaggio o ventilazione specificate. Durante le ispezioni programmate, esaminate la fascia, la rete e la chiusura per individuare danni, corrosione, contaminazione o spostamento; l'uso continuato deve essere valutato rispetto alle condizioni dell'assemblaggio completo.

Domande frequenti

• Si tratta di una protezione rivestita in rete o di una copertura fatta solo di rete? La costruzione combina una fascia metallica esterna con un inserto interno in rete inox multicapa; la rete e la fascia circostante sono specificate come parti di un unico assemblaggio di protezione.
• L'aggiunta della rete conferisce a ogni protezione la stessa prestazione protettiva? No. La prestazione deve essere valutata in base ai materiali effettivi, alla disposizione della rete, alla copertura, all'adattamento e alle condizioni di servizio. Un inserto in rete da solo non dimostra una determinata classificazione di pressione o un risultato specifico di controllo degli spruzzi.
• La designazione di pressione della flangia può essere usata come classificazione di pressione della protezione? No. La designazione della flangia identifica la connessione di piping. Qualsiasi requisito di prestazione o prova per lo schermo anti-spruzzo deve essere specificato separatamente per l'assemblaggio completo.
• Queste protezioni possono fermare una perdita esistente sulla flangia? Non sono offerte come dispositivi di riparazione perdite. Una connessione che perde richiede le procedure appropriate di isolamento, ispezione e riparazione. La protezione contro gli spruzzi non ripristina l'integrità della tenuta della flangia.

Caratteristiche / Specifiche tecniche

• Prodotto: Protezione per flangia con rete inox multicapa
• Marca: BSTFLEX
• Costruzione: Fascia metallica esterna con inserto interno in rete inox multicapa
• Specifiche materiali: Gradi di acciaio inox per fascia, rete e chiusura (confermati secondo preventivo)
• Configurazione della rete: Disposizione degli strati, copertura e fissaggio secondo la specifica di assemblaggio concordata
• Chiusura: Chiusura a scatto rimovibile (dettagli sul disegno del prodotto)
• Adattamento alla connessione: Specificato in base alla norma di flangia, diametro esterno, larghezza assemblata e spazio disponibile
• Funzione prevista: Protezione esterna contro spruzzi su flangia (non contenimento a pressione né riparazione di perdite)
• Condizioni di servizio: Mezzo di processo, temperature normali e massime e pressione da esaminare per l'assemblaggio proposto
• Collaudi e documentazione: Criteri di accettazione e documentazione da identificare prima della conferma d'ordine
• Ordine (moq): 1
