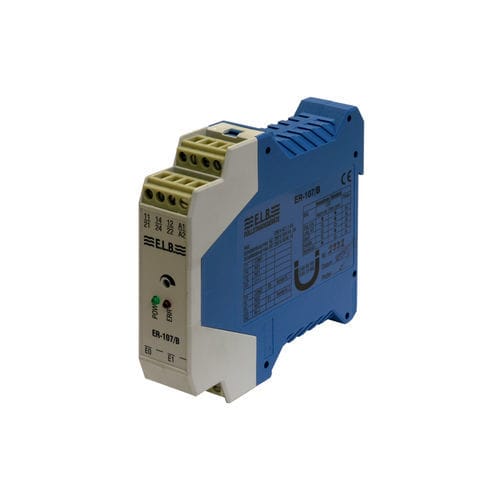

Livellostato conduttivo ER-107/B

per liquidiin acciaio inossidabile

Rilevamento del livello limite di liquidi conduttivi, un sistema di misura composto da un elettrodo a doppia barra e da un relè ER-107 -Dispositivo di esclusione del troppo pieno secondo il § 19 WHG -Struttura sottile, larghezza di soli 22,5 mm -Sensibilità regolabile -Uscita a potenziale zero come SPDT (2 x) -Alimentazione 230 V CA ±10% 48-62Hz, 24 V CC ±10% (opzionale) Costruzione Il dispositivo di esclusione del troppo pieno è costituito dal pick-up (elettrodo conduttivo doppio) e dal relè a elettrodi tipo ER-107. Fornisce un segnale di commutazione binario all'uscita. Questo segnale può essere inviato direttamente o tramite un amplificatore di segnale al dispositivo di segnalazione o alla sezione di controllo e al relativo elemento di comando. I componenti del dispositivo di esclusione del troppo pieno che non hanno un certificato di prova devono corrispondere alle sezioni 3 e 4 dei principi di approvazione del dispositivo (ZG-ÜS). Funzione Il relè per elettrodi ER-107 fornisce una tensione di misura che fa fluire una "corrente di lavoro" attraverso il filo del segnale tramite la resistenza incorporata nel pickup. Non appena questa corrente di lavoro viene interrotta (ad es. rottura del cavo), l'ER-107 la rileva e la visualizza e il contatto sorgente passa allo stato di allarme. Quando il livello di riempimento del contenitore raggiunge le aste del pickup conduttivo, una corrente di misura può fluire attraverso il liquido conduttivo. Questa corrente, più elevata rispetto alla corrente di lavoro, viene rilevata dall'ER-107 e viene generato un messaggio di allarme. La sensibilità può essere regolata entro il campo di risposta della sonda mediante un potenziometro. Le funzioni dell'ER-107 si basano sul principio della corrente a circuito chiuso. Lo stato di allarme del relè corrisponde alla condizione di morte del dispositivo.
