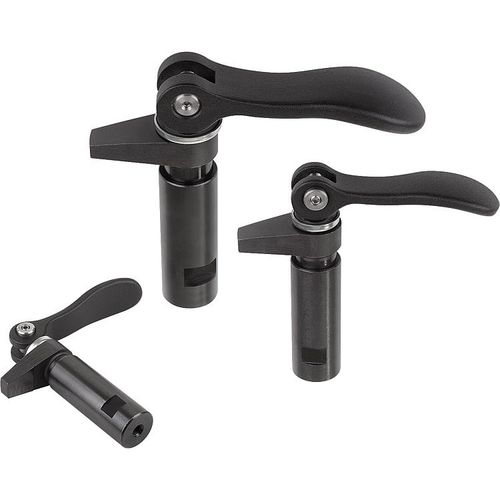

Leva di serraggio a camma eccentrica 04371

Staffe verticali con collare e leva a camma Corpo base e staffa verticale in acciaio da bonifica. Impugnatura in getto di alluminio EN AC-46200. Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro. Perno per cerniera, vite prigioniera e rondella in acciaio inox 1.4305. Versione: Corpo base e staffa verticale trattati termicamente e bruniti. Leva di serraggio nera verniciata a polvere. Rondella di pressione nera. Perno per cerniera, vite prigioniera e rondella a finitura naturale. Nota: Ideale per bloccaggi in cui i pezzi devono essere inseriti dall'alto affinché la staffa verticale per l'inserimento e l'estrazione dei pezzi di lavoro possa essere snodabile. L'altezza di serraggio esatta viene impostata con l'aiuto di un cacciavite con la filettatura a passo fine sulla vite prigioniera. Con la vite di sicurezza è possibile garantire questa impostazione. La lunghezza S corrisponde alla corsa di serraggio dell'eccentrico. Nota disegno: 1) Vite di sicurezza per perno 2) Vite per la regolazione fine della leva di serraggio
