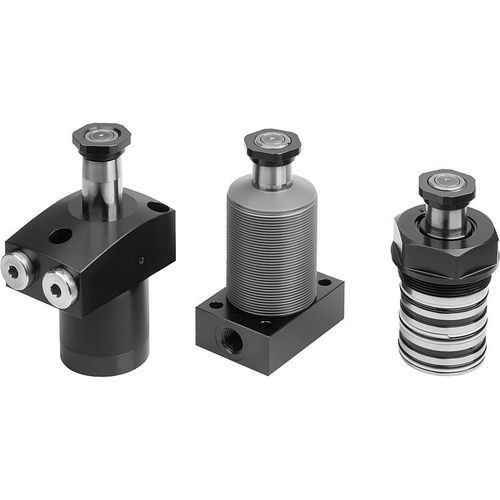

Elemento di serraggio a doppio effetto 04368-20

idraulicoper pezzi da lavorarerotante

Morsa girevole idraulica azione doppia / singola con ritorno a molla Le morse girevoli sono progettate per i dispositivi di serraggio in cui i punti di serraggio devono essere liberi durante la rimozione o il posizionamento del pezzo. Le morse girevoli funzionano come cilindri di tensione ad azione singola o doppia. Per le morse girevoli sono disponibili tre tipi di alloggiamento e diversi metodi di azionamento. Il movimento di serraggio viene avviato da un movimento combinato di rotazione e corsa. La corsa di serraggio vera e propria avviene con un movimento lineare. Sono disponibili diverse versioni con angolo di rotazione a destra o a sinistra di 90°. Le morse girevoli sono durevoli perché dotate di un raschiatore metallico che protegge dai trucioli. Inoltre, una protezione da sovraccarico protegge il meccanismo girevole da eventuali danni in caso di blocco del processo di rotazione. Materiale: Alloggiamento e pistone in acciaio. Guarnizione NBR. Versione: Alloggiamento brunito. Pistone temprato. Nota: Se il flusso volumetrico consentito sulla morsa girevole rischia di essere superato, è necessario installare una valvola di non ritorno a farfalla intermedia. La pressione di esercizio ammissibile delle morse girevoli dipende dalla lunghezza del braccio di serraggio. Quando si montano i bracci di serraggio, questi devono essere tenuti l'uno contro l'altro in modo da non danneggiare la guida a sfere delle morse girevoli. A seconda del collegamento di ventilazione, il filtro sinterizzato delle morse girevoli ad azione singola deve essere sostituito con un tappo filettato.
