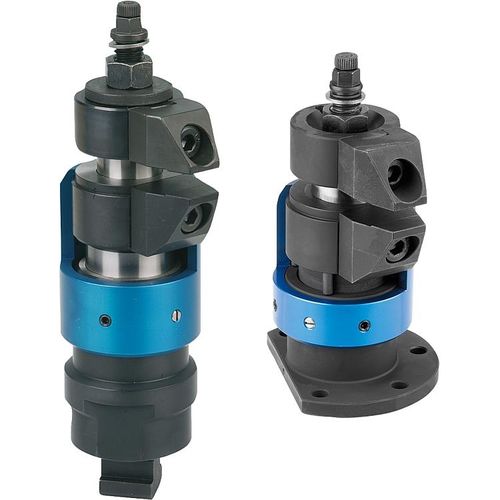

Dispositivi di serraggio flottante 04421

meccanicoper lavorazioneper pezzi da lavorare

Unità di staffaggio regolabile con bloccaggio e serraggio pezzo separato Materiale: Corpo base e griffe in acciaio da cementazione. Alloggiamento in alluminio. Versione: Corpo base nitrurato, brunito e rettificato. Griffa nitrurata o brunita. Alloggiamento anodizzato di colore blu. Nota: L'unità di staffaggio flottante viene utilizzata per il serraggio e il sostegno di punti di serraggio iperstatici su componenti a parete sottile, delicati e sensibili alla flessione. Impedisce vibrazioni e inflessioni durante la lavorazione. Modalità di utilizzo 1. Premere l'unità di staffaggio flottante verso il basso. 2. Girare la griffa. La ganascia inferiore si appoggia con una leggera forza elastica al pezzo da lavorare. 3. Serrare il dado esagonale (SW 18) con max. 15 Nm. Le ganasce serrano il pezzo da lavorare, il bloccaggio è ancora flottante. 4. Sechskantmutter (SW 10) mit max. 10 Nm anziehen. L'operazione di serraggio del pezzo è terminata. 5. Il rilascio avviene seguendo la sequenza inversa.
