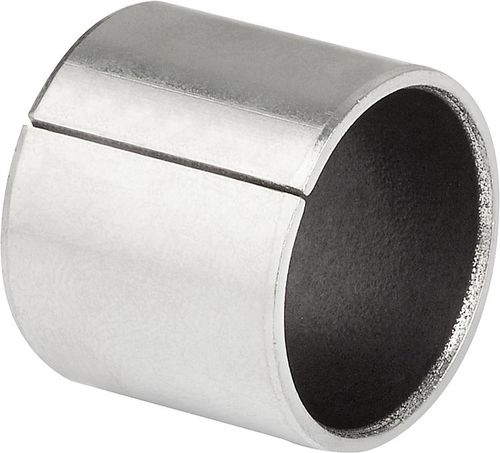

Cuscinetto liscio cilindrico 23730

in bronzo sinterizzatoin acciaioPTFE

Cuscinetto radente cilindrico Materiale: Lamiera portante di acciaio. Strato intermedio di bronzo sinterizzato. Superficie di scorrimento PTFE. Versione: Acciaio zincato. Nota: Cuscinetto radente di collegamento rullato privo di manutenzione di acciaio, particolarmente idoneo al funzionamento a secco. Molto compatibile anche con le applicazioni lubrificate (lubrificazione a olio). Usura e coefficiente di attrito molto scarsi, nessun effetto stick-slip. Idoneo per movimenti rotatori e oscillatori, elevata resistenza chimica, scarsa permeabilità all'acqua. Dati tecnici: Carico statico: max. 250 N/mm² Carico dinamico: max. 140 N/mm² Coefficiente di attrito a secco: 0,03 - 0,20 Velocità a secco: max. 2 m/s Velocità di scorrimento lubrificazione a olio: max. 5 m/s Conducibilità termica: 42 W(m*K)-1 Coefficiente di dissipazione del calore: 11*10-6 K-1 Intervallo di temperatura: da -195 °C a +280 °C Montaggio: L'uso di uno spinotto inserito a pressione è consigliato per evitare danni alla superficie di scorrimento. I giunti di testa devono trovarsi opposti alla zona di carico. Dopo il montaggio, il cuscinetto dispone di un accoppiamento forzato. L'incollaggio è possibile ma non necessario. Tolleranze: Alloggiamento: Si suggerisce la tolleranza H7. Finitura superficiale Ra 0,8 - 1,6. Fase (lato di pressione 0,8 - 1,2 x 15°). Albero: si suggerisce la tolleranza da h8 a f7. Per applicazioni con n. di giri bassi e scarsi carichi è possibile usare anche alberi trafilati con h9. Superficie albero Ra 0,4 - 0,8 (utilizzare di preferenza alberi rettificati) per alberi trafilati Ra 1,6 - 3,2. Nota disegno: 1) Giunto di testa
