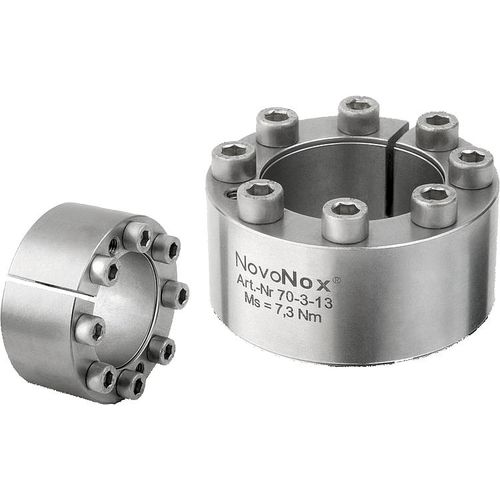

Anello di serraggio in acciaio inossidabile 23354-01

Calettatori forma D in acciaio inox Materiale: Calettatore acciaio inox 1.4057. Viti di serraggio acciaio inox 1.4301. Versione: Superficie non trattata. Nota: Per applicazioni che necessitano un volume e una pressione superficiale ridotte. Il calettatore può essere incassato completamente in un collegamento con mozzo. - per diametri albero 6 - 20 mm - adatto per mozzi con spessore parete ridotto - spostamento assiale ridotto possibile - autocentrante Montaggio: Oliare leggermente il calettatore sulle superfici del cono e sui punti di contatto di albero e mozzo. Non utilizzare MoS2 o grasso. Inserire il calettatore nella sede del mozzo e spostare sull'albero. Serrare le viti in diagonale in più livelli alla coppia di serraggio indicata. Smontaggio: eliminare tutte le viti e avvitarle nel filetto di spinta della flangia anteriore. Serrare le viti in diagonale in più livelli fino a che il calettatore si stacca. Tolleranze: Albero: Si suggerisce la tolleranza h8. Finitura superficiale Rz ≤ 16 µm. Mozzo: Si suggerisce la tolleranza H8. Finitura superficiale Rz ≤ 16 µm.
