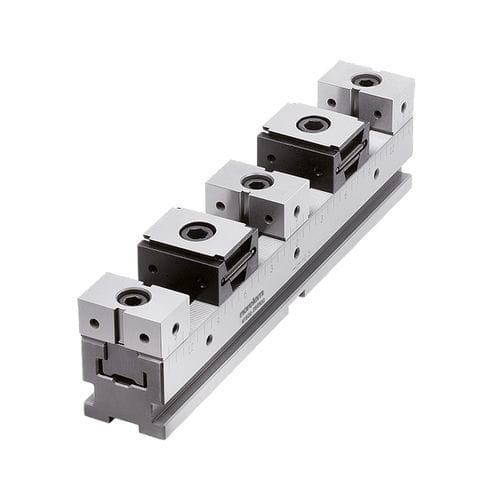

Sistema di serraggio multiplo 41510 series

meccanicomanualeper pezzi da lavorare

Sistema di bloccaggio multiplo, morsetto a cuneo su due lati Ganascia fissa ES Materiale: Barra di serraggio e battuta fissa in acciaio per utensili. Morsetto a cuneo in acciaio da cementazione. Nota: I sistemi di bloccaggio multiplo possono essere collegati tramite diverse interfacce. 1. Bordo di serraggio laterale per kit di staffe di serraggio. Le staffe di serraggio possono essere fissate in una posizione a piacere. 2. Fori passanti per viti a testa cilindrica a norma DIN. 3. Fori di alloggiamento Ø25 mm per i comuni sistemi di serraggio a punto zero con distanze di sistema di 200 mm. 4. Fori di alloggiamento Ø16 mm per i sistemi di serraggio a punto zero con distanze di sistema di 96 mm. 5. Tre scanalature di guida con 18H7 per l'allineamento longitudinale e trasversale su tavole con cave a T. 6. Fori calibrati Ø12F7 e Ø16F7 per sistemi modulari con distanza tra i fori di 40 e 50 mm. Sono disponibili tre diverse versioni: - morsetto a cuneo su due lati con ganascia fissa ES / 41510. - morsetto a cuneo su due lati con ganascia fissa DS / 41510-10. - morsetto a cuneo su un lato con ganascia fissa ES / 41510-20. Utilizzo: È possibile montare più sistemi di bloccaggio multiplo con lunghezze diverse uno dietro l'altro o uno accanto all'altro. La dentatura di precisione consente un posizionamento estremamente preciso delle ganasce fisse. Grazie alla graduazione laterale sulle barre di serraggio, è possibile documentare ogni posizione delle ganasce fisse e ripristinarle in modo identico. Sui fori filettati laterali si possono montare delle battute. Azionando la vite di serraggio nei morsetti a cuneo, le ganasce si muovono e spingono il pezzo contro le ganasce fisse.
