Mandrino di serraggio di pezzo per meccanica di precisione 41194 series

di fresaturadi foraturain acciaio

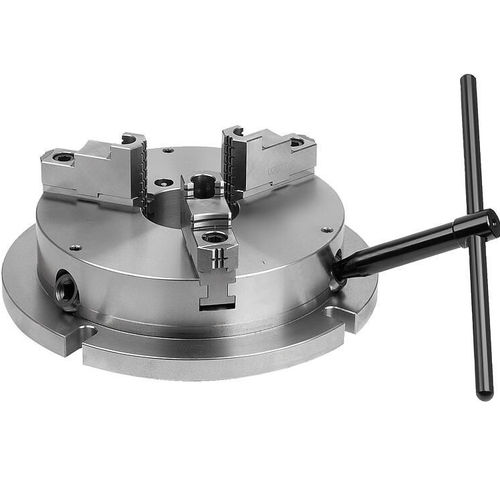

mandrino autocentrante fisso a 3 griffe in acciaio Descrizione del prodotto: I mandrini autocentranti fissi a 3 griffe sono particolarmente adatti per il bloccaggio di pezzi centrati su macchine di foratura e fresatura. Grazie alla disposizione flessibile delle ganasce in esecuzione dura o morbida, è possibile bloccare senza problemi pezzi di dimensioni e forme diverse dall'interno o dall'esterno. Materiale: Acciaio. Nota: Osservare la numerazione quando si inseriscono le ganasce. I mandrini autocentranti sono caratterizzati da una rettificatura di precisione. Le tolleranze di W, X, Y, Z tra i i mandrini sono entro 0,05 mm. La precisione di ripetibilità della morsa autocentrante con ganasce dure si aggira intorno a 0,02 mm. Le ganasce di base scorrevoli vengono azionate tramite una corona girevole situata nel mandrino. Attraverso il movimento rotatorio del mandrino filettato, la corona girevole trasmette la forza alle ganasce di base e produce un movimento sincrono delle ganasce verso l'esterno o verso l'interno. Una lubrificazione insufficiente provoca un'usura eccessiva e una diminuzione della forza di serraggio. Garantire intervalli di lubrificazione regolari. Vantaggi: La precisione di ripetibilità per la morsa autocentrante è di 0,02 mm. Forma costruttiva piatta. Per macchine di foratura e fresatrici. Corpo di base con rettificatura di precisione. Accessibilità ottimale del sistema di lubrificazione. Ampio foro passante per il serraggio di barre. Azionamento tramite chiave esagonale. In questo modo il comando è semplice e veloce. Le ganasce morbide possono anche essere avvitate sulle ganasce di base.
