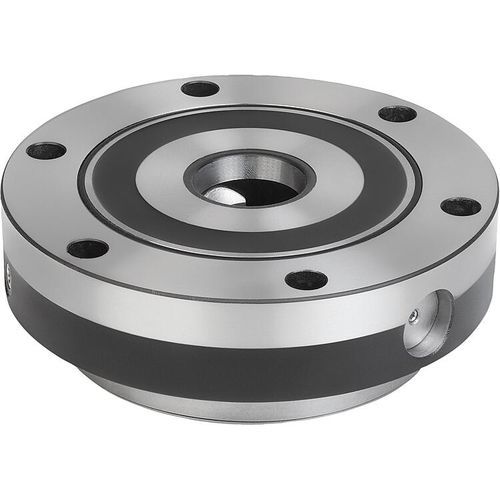

Sistema di bloccaggio e centraggio modulare 42780-15-176390

in acciaioper lavorazione meccanica 5 assipneumatico

Modulo di serraggio UNILOCK ESM 176 Materiale: Acciaio da cementazione. Versione: Superfici funzionali cementate e rettificate. Nota: I moduli di serraggio UNILOCK possono essere montati in tavole macchina, dispositivi (piastre, cubi, colonne, ecc.) con o senza sporgenza in tutte le posizioni. Il comando pneumatico dei moduli di serraggio può avvenire singolarmente o congiuntamente. In questo modo, è possibile creare un sistema di bloccaggio a punto zero individuale. La struttura modulare permette di adattare in modo ottimale il numero e la distanza dei moduli di serraggio al processo di serraggio. I tempi di allestimento si accorciano sensibilmente prolungando così la durata delle macchine. Le forze di serraggio elevate vengono prodotte dal pacchetto di molle integrato (l'unità è serrata senza pressione). Il processo di sblocco è pneumatico. Anche in caso di calo della pressione o fluttuazioni nell'alimentazione di aria compressa, viene mantenuta l'intera forza di trazione. Tutti i moduli di serraggio hanno una funzione turbo come standard. Un breve impulso d'aria sulla presa dell'aria "Turbo" aumenta sensibilmente la forza di trazione normale raggiunta con le molle. Pertanto i moduli di serraggio sono perfetti per le lavorazioni pesanti. Dati tecnici: - Forza di trazione con turbo di 25 kN. - Pressione sistema: 6 bar, aria oliata. - Precisione di ripetibilità ≤0,005 mm. - Intervallo di temperature da 5° a 60° C. - Collegamento opzionale per aria di pulizia. - La terza presa dell'aria può essere utilizzata come opzione di interrogazione per morsa mobile aperta o chiusa.
