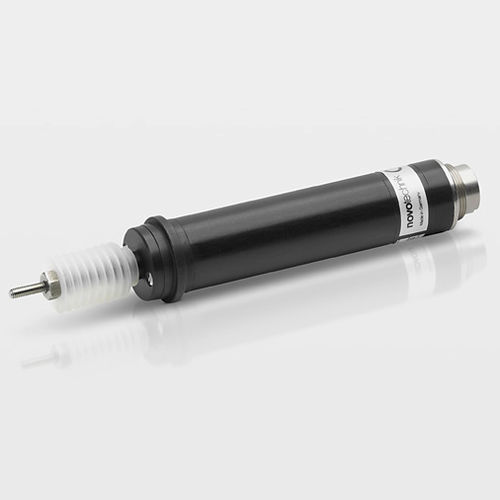

Sensore di posizione lineare F200 series

induttivoLVDTanalogico

Trasduttore induttivo con collare di centraggio, elettronica ibrida sigillata integrata, alimentazione CC; uscita di tensione CC flottante, buona stabilità di temperatura, cuscinetti a strisciamento e soffietti in plastica esenti da manutenzione; lunga durata Il trasduttore di posizione induttivo della serie F 200 converte piccoli spostamenti rettilinei in segnali elettrici analogici per mezzo di un trasformatore differenziale con un nucleo mobile. Il nucleo è montato su un'asta che può essere premuta da una molla incorporata contro l'oggetto da misurare, oppure collegata rigidamente all'oggetto. Il trasduttore è alimentato con una tensione continua. Un oscillatore incorporato fornisce una tensione alternata per alimentare il trasformatore differenziale. Le tensioni secondarie del trasformatore sono raddrizzate da un emodulatore anch'esso incorporato. L'oscillatore e il demodulatore sono circuiti ibridi. La tensione di uscita CC è strettamente proporzionale allo spostamento del nucleo e, quindi, allo spostamento da misurare. Lo zero elettrico si trova a metà della corsa utile dell'asta di spinta.
