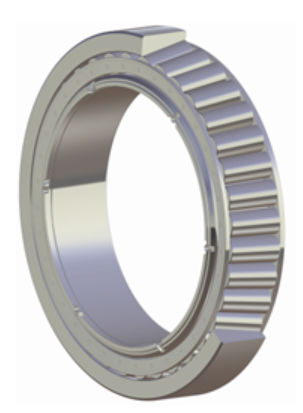

Cuscinetto a rulli conici No.2612

assialein acciaio inossidabileper l'estrazione mineraria e l'industria metallurgica

Panoramica
NSK ha sviluppato cuscinetti a rulli conici (TRB) di grande dimensione rigenerabili per applicazioni minerarie gravose. I cuscinetti combinano elevata capacità di carico e una struttura separabile per consentire la rigenerazione e il riutilizzo in sede, riducendo i cicli di manutenzione e le emissioni di CO₂ nel ciclo di vita.

Punti chiave

• Destinati a ruote di dumper, frantumatori, rulli di macinazione e altri impianti minerari pesanti
• La struttura separabile permette lo smontaggio e la rigenerazione per ridurre la frequenza delle sostituzioni
• Fino a 2× la vita rispetto ai TRB convenzionali grazie alla previsione Micro-UT™ di NSK (brevetto in corso)
• Nervatura dell’anello interno rimovibile (bulloni rimovibili) per ispezione interna dettagliata

Contesto di sviluppo
Le macchine minerarie operano continuamente a basse velocità con carichi elevati e forti vibrazioni. I TRB convenzionali sono spesso non separabili e vengono scartati in manutenzione, aumentando rifiuti e costi del ciclo di vita. I TRB rigenerabili sono stati sviluppati per prolungare la durata di servizio consentendo ispezioni e riparazioni ripetute in loco.

Caratteristiche
Le tecnologie NSK integrano tre caratteristiche principali: maggiore durata (elevata capacità di carico), nervatura separabile dell’anello interno per ispezione interna e design con bulloni ribattuti che impedisce l’allentamento in ambienti vibranti.

1. Lunga durata (Alta capacità di carico)
Il test materiale ultrasonico Micro-UT™ fornisce previsioni di vita a fatica altamente accurate basate sulle statistiche delle inclusioni non metalliche, permettendo un progetto con rating dinamico di base migliorato e fino al doppio della vita rispetto ai prodotti convenzionali.

2. Struttura separabile per ispezioni approfondite
La piccola nervatura dell’anello interno è rimovibile mediante bulloni, consentendo di separare rulli, gabbia e anello interno per ispezioni dettagliate e manutenzione in loco, agevolando la rigenerazione e il riutilizzo.

3. Design antivibrazione con bulloni ribattuti
I fori per i bulloni della nervatura separabile sono ribattuti/pressati per evitare l’allentamento o lo spostamento dei bulloni in ambienti minerari ad alta vibrazione, migliorando l’affidabilità operativa.

Vantaggi prodotto
I TRB rigenerabili riducono il numero di sostituzioni e i costi di manutenzione e contribuiscono ad abbassare le emissioni di CO₂ lungo il ciclo di vita dell’impianto. Esempi di riduzione per ciclo di manutenzione: ruote dumper 8→4; frantumatori 12→6. Un esempio CFP stima una riduzione di circa 3.102 kg-CO₂ per le ruote dumper nel caso descritto (uso 60.000 ore; rapporto CFP referenziato da NSK).

Applicazioni e commercializzazione
Applicazioni target: ruote dumper, rulli di macinazione (mulino verticale), frantumatori, ecc. NSK fornirà campioni ai produttori di macchine e mira a espandersi a cementerie e settori affini, con l’obiettivo di vendite annue di 2 miliardi di yen entro il 2030.

Note
Micro-UT™ è il metodo ultrasonico NSK che quantifica le inclusioni non metalliche nell’acciaio dei cuscinetti per previsioni di fatica precise (brevetto in corso). Diversi elementi di progettazione e metodi di fissaggio sono oggetto di brevetto in corso.

Specifiche tecniche

• Tipo di prodotto: cuscinetto a rulli conici di grande dimensione rigenerabile (TRB)
• Vita prevista: fino a 2× rispetto ai TRB convenzionali (basato su previsione Micro-UT™)
• Progetto ad alta capacità di carico (miglioramento del basic dynamic load rating)
• Nervatura separabile dell’anello interno (bulloni rimovibili) che permette ispezione e smontaggio completi
• Design con bulloni ribattuti per prevenire l’allentamento sotto vibrazione
• Metodo di prova / previsione vita: Micro-UT™ ultrasonico (brevetto in corso)
• Applicazioni previste: ruote dumper, frantumatori, rulli di macinazione (mulino verticale), altri equipaggiamenti minerari pesanti
• Beneficio di rigenerazione: consente riparazione e riutilizzo (esempi riduzioni sostituzioni: dumper 8→4; frantoio 12→6)
• Stima riduzione CO₂: ~3.102 kg-CO₂ per ruote dumper nello scenario CFP illustrato
• Piani commerciali: fornitura di campioni ai produttori; obiettivo vendite 2 miliardi di yen entro il 2030
