Cuscinetto a rulli conici No.2610

assialein acciaio inossidabiledi riduttore

Panoramica
Un importante costruttore europeo di turbine eoliche utilizzerà cuscinetti conici a rulli NSK ad alta capacità di carico negli ingranaggi delle sue turbine offshore di classe 15 MW. La produzione di serie e la consegna dei cuscinetti di nuova concezione inizieranno a breve.

Vantaggi principali

• Aumento di circa il 25% della capacità di carico rispetto al prodotto convenzionale grazie all'ottimizzazione del profilo di coronamento dei rulli (una leggera curvatura che evita la concentrazione delle sollecitazioni alle estremità dei rulli).
• Vita utile più che raddoppiata rispetto al prodotto convenzionale.
• Riduzione del peso che consente di abbattere i costi di costruzione e manutenzione delle grandi turbine eoliche; riduzione del peso di oltre il 30% alle stesse condizioni d'uso rispetto ai cuscinetti convenzionali.
• Elimina la necessità di sovradimensionare i cuscinetti in molte applicazioni ad alto carico grazie a una pressione di contatto più uniforme.
• Progettati e specificati per i riduttori delle turbine eoliche offshore di classe 15 MW; produzione di serie imminente.

Dettagli tecnici

• Profilo di coronamento dei rulli ottimizzato per evitare la concentrazione delle sollecitazioni alle estremità dei rulli e per uniformare la pressione di contatto superficiale tra rulli e anelli interno ed esterno.
• NSK ha utilizzato competenze di simulazione numerica per ricavare la forma di coronamento e uniformare la pressione di contatto, prevenendo pressioni superficiali eccessive alle estremità dei rulli anche sotto carichi elevati.
• Nuova tecnica di lavorazione ad alta produttività sviluppata per la produzione della complessa forma di coronamento.
• Risultati: ~25% di capacità di carico in più, >2x vita utile, >30% di riduzione del peso in condizioni comparabili.

Didascalie immagini

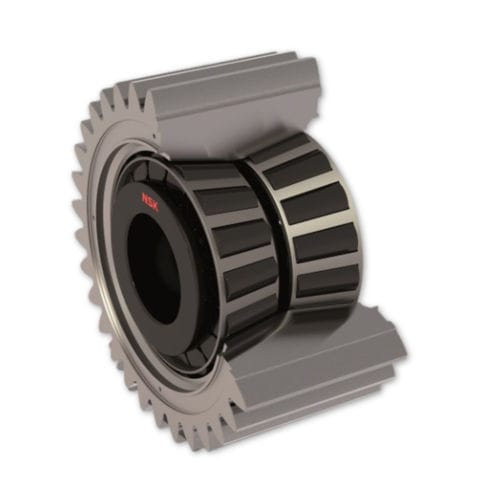

• 1) Il riduttore di una turbina eolica e il cuscinetto conico a rulli NSK ad alta capacità (riquadro)
• 2) Profilo di coronamento ottimizzato da NSK
• 3) I cuscinetti NSK offrono pressione di contatto uniforme alle estremità dei rulli (in basso)

Specifiche tecniche

• Applicazione: Riduttori per turbine eoliche offshore di classe 15 MW
• Capacità di carico: ≈25% di aumento rispetto al prodotto convenzionale
• Vita utile: Più del doppio rispetto al prodotto convenzionale
• Peso: >30% di riduzione alle stesse condizioni d'uso rispetto ai cuscinetti convenzionali
• Caratteristica di progetto: Profilo di coronamento dei rulli ottimizzato (leggera curvatura) per evitare concentrazione delle sollecitazioni alle estremità e uniformare la pressione di contatto
• Ingegneria: Simulazione numerica utilizzata per ricavare la forma e uniformare la pressione di contatto tra rulli e anelli
• Produzione: Nuova tecnica di lavorazione ad alta produttività per il coronamento dei rulli
• Stato di produzione: Produzione di serie e consegne previste a breve
