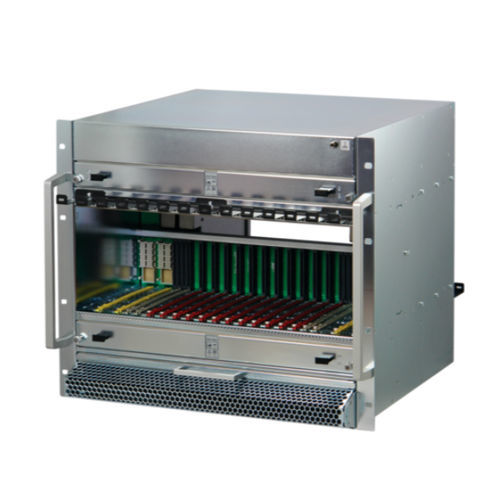

Piattaforma MicroTCA su rack 11850-026

In conformità alle specifiche PICMG MTCA.4 R1.0 sistema da 9 U, 84 HP per 12 moduli AdvancedMC Double Mid-Size, 2 MCH Double Full-Size e 4 moduli di potenza Double Full-Size 12 slot per moduli di transizione posteriori per RTM Double Mid-Size Backplane con topologia a stella doppia, connessioni dirette per S-ATA / SAS, linee di clock e trigger secondo PICMG MTCA.4 Topologia di telecomunicazioni e fabric clock secondo PICMG AMC.0 R2.0 2 moduli ventola hot-swap con gestione dell'unità di raffreddamento (CU EMMC), flusso d'aria dalla parte anteriore inferiore a quella posteriore superiore Le velocità delle ventole per le sezioni anteriore e posteriore possono essere regolate separatamente tramite l'MCH CARATTERISTICHE DEL PRODOTTO Tipo di prodotto: Sistema Numero di slot: 12 Tipo di backplane: Topologia MTCA.4 a doppia stella Trasferimento dati: 40 GbE; PCIe Gen3 Potenza per slot: 80 W Direzione del flusso d'aria: Da davanti a dietro Altezza rack: 9 U Tipo di alimentazione: (4) doppio PM full-size Alimentatore incluso: No I/O posteriore: Sì Conforme a: PICMG MTCA.4 R1.0 Profondità: 373,3 mm Altezza: 400,05 mm ULTERIORI DETTAGLI SUL PRODOTTO Il sistema è progettato per applicazioni ad alte prestazioni con un elevato livello di disponibilità, dove è richiesta la ridondanza di tutti i componenti. I due moduli ventola ridondanti hot-swap con EMMC in configurazione push-pull garantiscono il corretto raffreddamento degli slot anteriori e posteriori. La velocità della ventola è controllata in modo indipendente per la parte anteriore e posteriore ed è impostata tramite l'MCH. I vassoi per i cavi sulla parte anteriore e posteriore dell'alloggiamento semplificano la gestione dei cavi. Il sistema può accogliere fino a quattro moduli di alimentazione per garantire un'alimentazione sufficiente per l'applicazione. Il backplane è dotato di linee di clock e trigger secondo PICMG MTCA.4 e di interblocchi. Fornisce inoltre connessioni dirette per SAS/SATA e linee tra gli AMC
