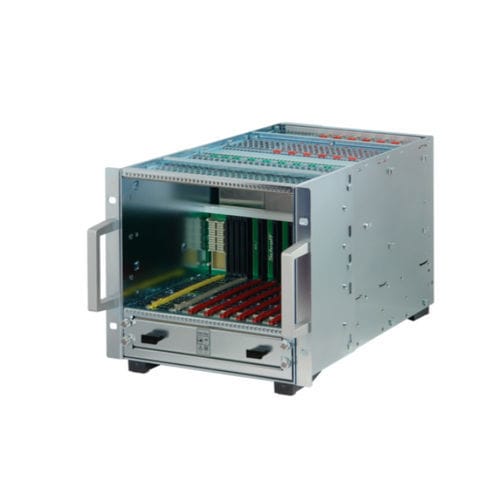

Piattaforma MicroTCA su rack 11850-021

In conformità con la specifica PICMG MTCA.4 R1.0 sistema cubico a 5 U, 42 HP per 6 moduli AdvancedMC Double Mid-Size e 1 Double Full-Size, 1 MCH Double Full-Size e 1 modulo di potenza Double Full-Size 6 slot di transizione posteriori per moduli Double Mid-Size e uno slot per Double Full-Size Backplane con topologia a stella, connessioni dirette per linee S-ATA/SAS, clock e trigger secondo PICMG MTCA.4 Topologia di clock secondo PICMG AMC.0 R2.0 Modulo ventola hot-swap con gestione dell'unità di raffreddamento (CU EMMC), flusso d'aria dal basso verso l'alto, velocità della ventola per le sezioni anteriore e posteriore regolabile separatamente tramite MCH Filtro dell'aria accessibile dalla parte anteriore CARATTERISTICHE DEL PRODOTTO Tipo di prodotto: Sistema Numero di slot: 7 Tipo di backplane: Topologia a stella MTCA.4 Trasferimento dati: 40 GbE; PCIe Gen3 Potenza per slot: 80 W Direzione del flusso d'aria: Dal basso verso l'alto Altezza rack: 5 U Tipo di alimentazione: (1) doppio PM full-size Alimentatore incluso: No I/O posteriore: Sì Conforme a: PICMG MTCA.4 R1.0 Profondità: 373,3 mm Altezza: 222,25 mm ULTERIORI DETTAGLI SUL PRODOTTO Il sistema è progettato per lo sviluppo e i test di laboratorio. Il modulo di ventole hot-swap con EMMC garantisce il corretto raffreddamento degli slot anteriori e posteriori con un basso livello di rumore. La velocità della ventola è controllata in modo indipendente per la parte anteriore e posteriore ed è impostata tramite l'MCH. Il backplane è dotato di linee di clock e trigger secondo PICMG MTCA.4, nonché di interblocchi. Fornisce inoltre connessioni dirette per SAS/SATA e linee tra gli AMC.
