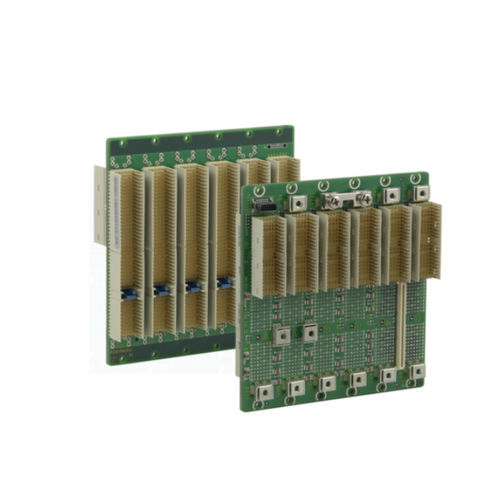

Backplane CompactPCI 23006-765

PICMG1-5 slot

Il GND digitale può essere collegato/isolato dal GND dello chassis mediante viti V(I/O) regolabile a +3,3 V o +5 V Immissione di tensioni di alimentazione tramite powerbugs (ring tag M4), FASTONs Gli strati esterni fungono da superfici GND Connettore di utilità per segnali di stato (SMCQ) Più backplane possono essere accostati senza perdita di slot Eccezionale soppressione dei disturbi ad alta frequenza e valori MTBF molto elevati grazie ai condensatori ceramici Connettore IPMB (Intelligent Platform Management Bus) per PICMG 2.9 ATTRIBUTI DEL PRODOTTO Altezza del rack: 6 U Slot di sistema: Sinistra Larghezza slot: 4 HP Tensione I/O: 5 V Tipo di connettore: HM 2.0 Tipo di connettore di alimentazione: Insetti di alimentazione per capicorda M4 Tipo di connettore di utilità: SMCQ, 12 pin Larghezza: 100,59 mm ULTERIORI DETTAGLI SUL PRODOTTO I backplane CompactPCI di nVent SCHROFF presentano i migliori valori di integrità del segnale e MTBF della categoria grazie ai componenti SMD, ai condensatori in ceramica e ai connettori a pressione.
