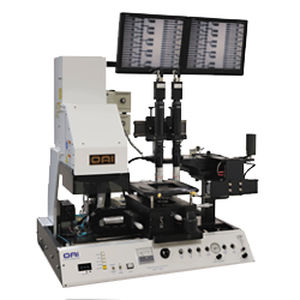

Allineatore di maschera per wafer 200IR

Il modello OAI 200IR Mask Aligner è un sistema da banco che richiede uno spazio minimo in camera bianca. È un'alternativa economica per la R&S o per la produzione pilota su scala limitata. Utilizzando un innovativo sistema di livellamento a cuscinetto d'aria / mandrino a vuoto, il substrato viene livellato rapidamente e delicatamente, per un allineamento parallelo della maschera fotografica e un contatto uniforme attraverso il wafer durante l'esposizione a contatto. Il modello 200IR Mask Aligner è capace di una risoluzione di un micron e di precisione di allineamento. Ha un modulo di allineamento che dispone di set di inserti per maschere e mandrini per wafer a cambio rapido che consentono l'uso di una varietà di substrati e maschere senza richiedere strumenti per la riconfigurazione. Il modulo di allineamento incorpora micrometri per gli assi X, Y e z. Questo Aligner per maschere è dotato di un'affidabile sorgente di luce OAI che fornisce una luce UV collimata in Near o Deep UV utilizzando lampade che vanno da 200 a 2000 watt di potenza. Gli anelli di feedback ottici a doppio sensore sono collegati al regolatore di intensità costante per fornire il controllo dell'intensità dell'esposizione entro il ±2% dell'intensità desiderata. Le modifiche alla lunghezza d'onda UV possono essere effettuate rapidamente e facilmente. Il modello 200IR Mask Aligner è una soluzione flessibile ed economica per qualsiasi applicazione entry-level di allineamento delle maschere ed esposizione UV per MEMS, microfluidica e NIL.
