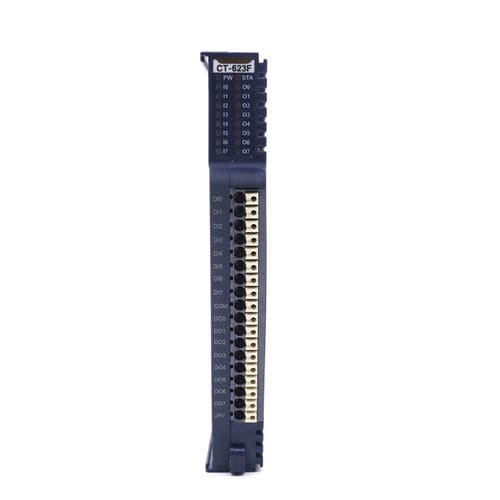

Modulo I/O digitale CT-623F

analogicoCANopenEthernet

CT-623F: ingresso digitale a 8 canali /24VDC/ di tipo source o sink e uscita digitale a 8 canali /24VDC/ di tipo source Caratteristiche del modulo il modulo supporta l'ingresso digitale a 8 canali e l'ingresso bidirezionale di tipo source e sink. La tensione di ingresso è 0V/24VDC. ◆ Il modulo supporta l'uscita digitale a 8 canali, l'uscita ad alto livello valida e la tensione di uscita di 24 V CC. il canale di ingresso del modulo può raccogliere il segnale di uscita digitale dell'apparecchiatura di campo. (contatto secco o uscita attiva) il canale di ingresso del modulo può essere collegato al sensore digitale a 2 o 3 fili. ◆ Il canale di ingresso del modulo supporta un contatore a 32 bit per ciascun canale, con frequenza di conteggio < 200 Hz. il canale di ingresso del modulo supporta la funzione di mantenimento del segnale e il tempo di mantenimento può essere impostato. il canale di ingresso del modulo può impostare il tempo di filtraggio del segnale digitale in ingresso e l'ordine di trasferimento dei byte del contatore. il canale di ingresso del modulo può impostare la modalità di conteggio e la direzione di conteggio in modo indipendente. il canale di uscita del modulo può pilotare le apparecchiature di campo (relè, elettrovalvole, ecc.) il canale di uscita del modulo è dotato di funzioni di protezione da cortocircuito, arresto termico e sovratensione. ◆ Il bus interno del modulo e l'ingresso e l'uscita di campo utilizzano l'isolamento dell'accoppiatore ottico. il modulo è dotato di 16 canali di ingresso e uscita digitali con indicatore luminoso a LED. Parametri tecnici Parametri generali Potenza: Max.85mA@5.0Vdc Isolamento - I/O verso il bus interno: opto-accoppiatore (3KVrms) Potenza di campo: tensione nominale: 24Vdc Campo di ingresso: 19,2～28,8VDC Cablaggio: Cablaggio I/O: Max. 1,5 mm² (AWG 16) Installazione: guida DIN da 35 mm dimensioni: 115*14*75mm Peso: 65 g
