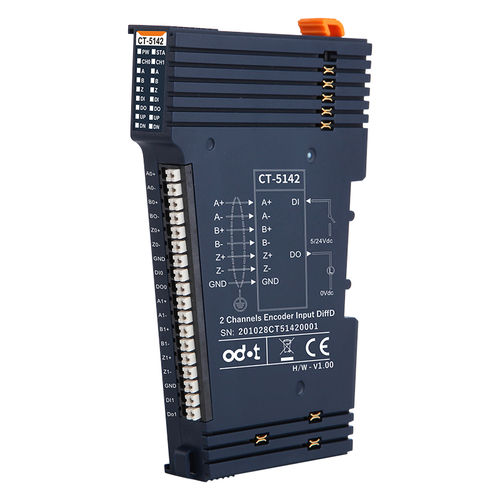

Modulo I/O analogico CT-5142

Modbus TCPModbus RTUEtherNet/IP

il modulo supporta due canali di ingresso encoder. ogni canale dell'encoder supporta l'ingresso dell'encoder incrementale A/B o dell'encoder direzionale a impulsi. ogni canale dell'encoder supporta l'ingresso di segnali differenziali A/B ortogonali, con un intervallo di tensione di uscita di 0-5 V. la modalità encoder incrementale supporta la modalità di moltiplicazione della frequenza x1/ x2 / x4. ◆ la modalità di direzione a impulsi supporta il segnale non direzionale, solo l'ingresso a impulsi. ogni canale dell'encoder supporta 1 segnale di ingresso digitale con una tensione di ingresso di 5Vdc o 24Vdc. ogni canale dell'encoder supporta 1 segnale di uscita digitale con una tensione di uscita di 5 V CC. il bus interno del modulo e l'ingresso di campo adottano l'isolamento magnetico. il modulo è dotato di 16 indicatori LED. la frequenza massima di ingresso dell'encoder supportata dal modulo è di 10 MHz. il modulo supporta la funzione di misurazione e può rilevare la velocità del carico o la frequenza del segnale di ingresso. Funzionamento Temperatura: -40~85℃ Operativo Umidità: - 5%~95% RH (nessuna condensa) Classe di protezione: - IP20 Numero di canali: - Encoder a 2 canali Indicatore LED: - Indicatore LED di ingresso a 16 canali Tipo di segnale dell'encoder: - Ingresso differenziale, gamma di uscita in tensione di 0-5V Tempo di filtraggio dell'encoder: Predefinito 0,5us Frequenza di conteggio dell'encoder: 10,0kΩ Ritardo ingresso DI: - Da OFF a ON: Max.3ms Da ON a OFF: Max.2ms Tensione di uscita DO: 5V, intervallo ±10% Corrente di uscita DO: Max.500mA Corrente di dissipazione dell'uscita DO: Max.5uA
