Modulo master remoto CT-5314

di reteper PLCdi tensione

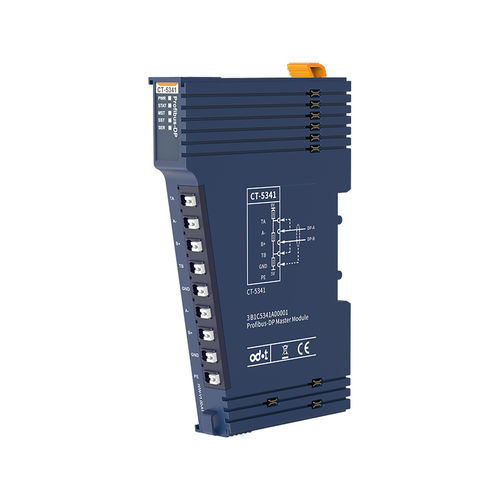

Modulo master Profibus DP CT-5341 1 Modulo Descrizione Il modulo master Profibus-DP supporta 1 interfaccia DP, supporta il protocollo standard PROFIBUS-DP V0/V1 e supporta la modalità di lavoro master Profibus-DP. In combinazione con il modulo adattatore, il protocollo Profibus-DP può essere convertito in altri protocolli, come ModbusTCP, Profinet, EtherCAT, Ethernet/IP, ecc. Quando si utilizza il modulo, è necessario configurare le istruzioni di lettura e scrittura dei dati di processo, le istruzioni diagnostiche, le informazioni di configurazione e i parametri di configurazione del bus Profibus-DP nel software IO Config. Tutti i dispositivi slave che supportano il protocollo Profibus-DP possono utilizzare questo modulo per realizzare l'interconnessione con il PLC superiore o il computer superiore. Ad esempio: PLC, DCS, IO remoto, inverter, dispositivo di protezione dell'avviamento del motore, apparecchi elettrici intelligenti ad alta e bassa tensione, dispositivo di misurazione della potenza, apparecchiature e strumenti di misurazione di campo intelligenti, ecc. Nota: quando il modulo master DP è configurato con il software DP Config, deve essere collegato a un cavo della porta seriale separato e l'interfaccia si trova sul lato del modulo. Parametri generali Alimentazione - Max.200mA@5.0VDC Isolamento - Tensione di isolamento del doppino di comunicazione DP e dell'alimentazione di sistema: 500 V CA Comunicazione DP a doppino con PE Tensione di isolamento: 500 V CA Cablaggio Diametro del filo - Max.: AWG 18 Min: AWG 24 Installazione: - Guida DIN da 35 mm Dimensioni: 115*14*75 mm Peso: 62 g
