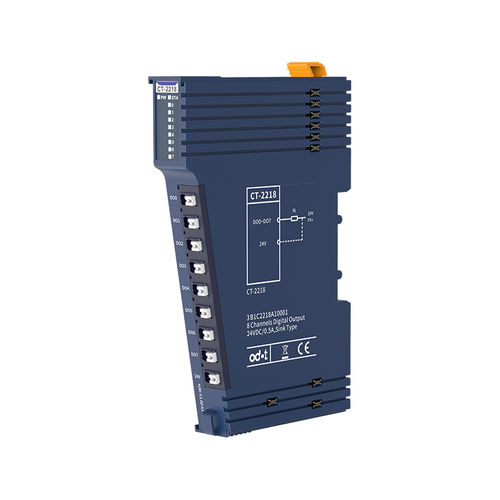

Modulo di uscita digitale CT-2218

a 8 O8 uscite digitaliremoto

Caratteristiche del modulo il modulo supporta un'uscita digitale a 8 canali, la tensione di uscita è 0VDC e il livello basso di uscita è valido. il modulo può pilotare apparecchiature di campo (relè, elettrovalvole, ecc.). il bus interno del modulo e l'uscita di campo sono isolati da un optoaccoppiatore. il modulo è dotato di 8 canali di uscita digitali con indicatore LED. il modulo è dotato di funzioni di spegnimento termico e di protezione dai cortocircuiti. Parametri generali Consumo di energia - Max.64mA@5.0VDC Isolamento - I/O verso il bus interno: isolamento a opto-coppia (3KVrms) Alimentazione di campo - Nominale: 24 V CC, intervallo: 20,4-28,8 V CC Cablaggio - Max.: AWG 18 Min: AWG 24 Installazione - Guida DIN da 35 mm Dimensioni: 115*14*75 mm Peso - 65 g Resistenza alle vibrazioni - Conforme a IEC 61131-2 e EC 60068-2-6 Resistenza agli urti - Conforme a IEC 61131-2 e IEC 60068-2-27 Prestazioni EMC - Conformi a IEC 61131-2 e IEC 61000-4 Specifiche ambientali Temperatura di funzionamento dell'installazione orizzontale - -35℃~70℃ Temperatura di funzionamento dell'installazione verticale - -35℃~60℃ Umidità relativa - < 95% RH (senza condensa) Temperatura di stoccaggio - -40℃~85℃ Umidità di stoccaggio - < 95%RH (senza condensa) Temperatura del test di produzione - -40℃~75℃ Grado di protezione dall'ingresso - IP20 Parametri di uscita Numero di canali - 8 canali Indicatore LED - 8 canali di uscita indicatore LED Corrente nominale - Uscita a canale singolo: max. 1000mA Uscita totale del modulo: Max. 4A/8 canali Corrente di dispersione - Valore massimo: 3uA Impedenza di uscita - < 200mΩ Ritardo di uscita - Da OFF a ON: Max.50us Da ON a OFF: max. 300us Funzione di protezione - Spegnimento per sovratemperatura: valore tipico 135℃ Protezione da sovracorrente: valore tipico 3A Protezione da cortocircuito: Supportata Tipo di carico - Uso generale e resistivo, uso pilota
