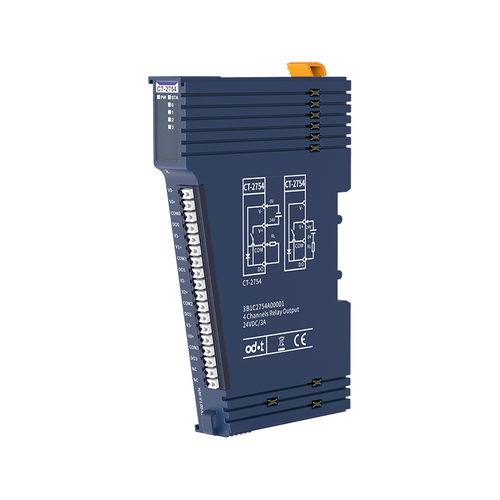

Modulo di uscita digitale CT-2754

EtherNet/IPModbus RTUModbus TCP

CT-2754 4 canali di uscita a relè, 3A/30VDC/90W caratteristiche del modulo 1 uscita a relè a 4 canali normalmente attiva 4 indicatori di canale a LED ◆ Bassa resistenza di accensione (≤100mΩ) con isolamento tra i canali ◆ FWD unidirezionale incorporato (diodo a ruota libera), circuito RC incorporato ◆ Possibilità di collegare carichi resistivi e induttivi Parametri generali Consumo di energia - Max.150mA@5.0VDC Isolamento - Tensione di isolamento tra I/O e bus interno: 500 V CA Tensione di isolamento tra i canali: 500 V CA Alimentazione di campo - Non utilizzata Cablaggio - Max.: AWG 18 Min: AWG 24 Installazione - Guida DIN da 35 mm Dimensioni - 115*14*75 mm Peso - 65 g Resistenza alle vibrazioni - Conforme a IEC 61131-2 e EC 60068-2-6 Resistenza agli urti - Conforme a IEC 61131-2 e IEC 60068-2-27 Prestazioni EMC - Conformi a IEC 61131-2 e IEC 61000-4 Specifiche ambientali Temperatura di esercizio dell'installazione orizzontale - -35℃~70℃ Temperatura di funzionamento dell'installazione verticale - -35℃~60℃ Umidità relativa - < 95% RH (senza condensa) Temperatura di stoccaggio - -40℃~85℃ Umidità di stoccaggio - < 95%RH (senza condensa) Temperatura del test di produzione - -40℃~75℃ Grado di protezione dall'ingresso - IP20 Parametro di uscita Numero di canali - 4 canali Uscita a relè normalmente attiva Indicatore LED - Uscita a 4 canali Indicatore LED Corrente di commutazione max. Corrente di commutazione - Carico resistivo：3A Carico induttivo: 2A Tensione di commutazione max. Tensione di commutazione - 30VDC Potenza massima di commutazione Potenza di commutazione - 90W Frequenza di commutazione - Carico resistivo: Max 2Hz Carico induttivo: Max 0,5Hz Resistenza di contatto - ≤ 100mΩ Ritardo di uscita - Da ON a OFF: Max.10ms Da OFF a ON: max. 10 ms Resistenza meccanica - 2x107 Resistenza elettrica - 1x105 Vibrazione - 10Hz~55Hz 1,5 mm Doppia ampiezza di vibrazione Impatto - Stabilità: 98m/s2 Forza: 980m/s2
