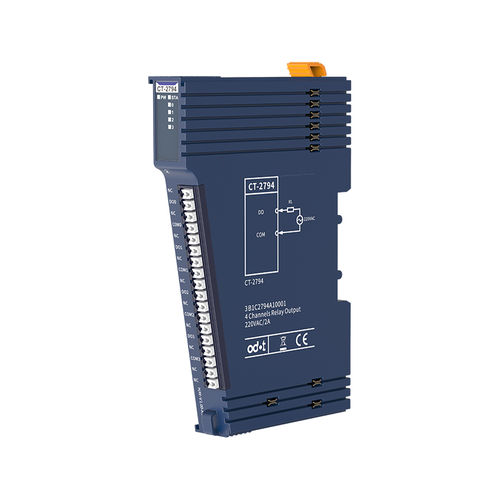

Modulo di uscita digitale CT-2794

CANopenModbusPROFIBUS

CT-2794 Uscita relè a 4 canali, 2A/250VAC/500VA Caratteristiche del modulo uscita a relè a 4 canali normalmente attiva 4 indicatori di canale a LED ◆ Bassa resistenza di accensione (≤100mΩ) con isolamento tra i canali ◆ Possibilità di collegare carichi resistivi e induttivi Parametri generali Consumo di energia - Max.160mA@5.0VDC Isolamento - Tensione di isolamento da I/O a bus interno 3kV CA La tensione di isolamento tra i canali è di 600 V CA Alimentazione in loco - Non utilizzata Connessione - Max.: AWG 18 Min: AWG 24 Installazione: - Guida DIN da 35 mm Dimensioni: 115*14*75 mm Peso - 70 g Parametri ambientali Temperatura di funzionamento dell'installazione orizzontale - -35℃~70℃ Temperatura di esercizio dell'installazione verticale - -35℃~60℃ Umidità relativa - < 95%RH senza condensa Temperatura di stoccaggio - -40℃~85℃ Umidità di stoccaggio - < 95%RH senza condensa Temperatura del test di produzione - -40℃~75℃ Grado di protezione dall'ingresso - IP20 Parametri di uscita Numero di canali - Uscita a relè a 4 canali normalmente aperta Indicatore LED - Indicatori di uscita a 4 canali Corrente di commutazione massima - Resistivo: 2A Sensibilità: 1A Tensione massima di commutazione - 250VAC Potenza massima di commutazione: 500VA Frequenza di commutazione - Resistenza: Max 2Hz Induttivo: Max 0,5Hz Resistenza di contatto - ≤ 100mΩ Ritardo di uscita - Da ON a OFF: Max.10ms Da OFF a ON: max. 5 ms Durata meccanica - 2x107 volte Durata elettrica - 5x104 volte Vibrazione - 10Hz~55Hz 1,5 mm di doppia ampiezza Impatto - Stabilità: 98m/s2 Intensità: 980m/s2 Tipo di carico - Uso generale e resistivo, servizio pilota
