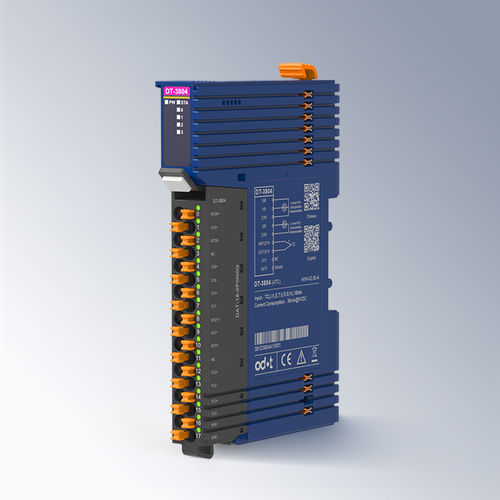

Modulo di ingresso analogico DT-3804

4 canalia 4 ingressi analogiciper termocoppia

modulo di ingresso per termocoppia a 4 canali tipo TC-J/K/E/T/S/R/B/N Caratteristiche del moduloIl modulo supporta l'acquisizione del segnale della termocoppia a 4 canali.Il modulo supporta 8 tipi di misurazione della temperatura della termocoppia convenzionale.Il bus interno del modulo e l'ingresso di campo adottano l'isolamento capacitivo.Il canale di ingresso del modulo supporta la protezione da sovratensione TVS.La modalità di compensazione dell'estremità fredda del modulo supporta la giunzione di riferimento esterna o la compensazione della temperatura di riferimento fissa.Il tipo di compensazione dell'estremità fredda del modulo supporta PT100 (a 2 fili) o PT100 (a 3 fili).Bus backplane ridondante ad alta velocità del modulo con morsettiere collegabili.Parametri tecniciParametri generaliConsumo del modulo36mA@5VDCDiametro di cablaggioMin.0.2mm²(AWG24)Max.1.5mm² (AWG16)Terminale collegabileSupportoBackplane BusDoppio bus ridondanteInstallazione35mm guida DINDimensione119*14*80mmCertificazione del prodottoCertificazione CEParametri di ingressoNumero di canali4 canaliTipo di sensoreJ / K / E / T / S / R / B / N tipo termocoppiaRisoluzione16 bit (includere il bit simbolo)Compensazione della temperaturaTemperatura di riferimento fissa/giunzione di riferimento esternaTempo di conversazione500ms/4 canali (il livello del filtro è 0)Errore di linearità≤±0.01%Errore di temperatura≤±0,005%/°CErrore di temperatura≤±0.03% (@25°C)Errore di misuraVedere la tabella 1 per i parametri dettagliatiDiagnosi del moduloRilevamento della disconnessione: supportoSovraccarico/sottocarico: supportoUnità di temperaturaConfigurabile, °C / °F / KEParametri dell'ambienteTemperatura di installazione orizzontale Temperatura di funzionamento-35°C~60°CTemperatura di installazione verticale Temperatura di funzionamento-35°C~50°CTemperatura di stoccaggio-40°C~85°CUmidità dell'ambiente5%~95%RH (senza condensa)Altitudine di installazione<2000mGrado di inquinamentoⅡGrado di protezioneIP20Proprietà meccanicheConforme alla norma IEC60068-2-6, IEC6008-2-27Resistenza all'isolamentoConforme a IEC61131-2Prestazioni EMCConforme a IEC61131-2, IEC61000-4(ESD: Scariche a contatto ±6kV, livello di prestazioni A; Scariche in aria ±8kV, livello di prestazioni ASURGE: Modalità comune ±2kV, livello di prestazioni AEFT: ±2kV, livello di prestazioni A)Campo di misura e precisione (per tipo di sensore)Tipo di sensoreCampo di misura (°C)Precisione di misura (25°C)Precisione di misura (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 ingressi per termocoppiaTipi di termocoppia supportati: J, K, E, T, S, R, B, NRRisoluzione: 16 bitCompensazione del giunto freddo: PT100 (2 fili/3 fili), riferimento esterno o fissoProtezione degli ingressi: Sovratensione TVS, isolamento capacitivoTemperatura di funzionamento: da -35°C a 60°C (orizzontale), da -35°C a 50°C (verticale)Temperatura di stoccaggio: da -40°C a 85°Cumidità: 5%~95%RH (senza condensa)Installazione: guida DIN da 35 mmDimensioni: 119*14*80mmProtection: IP20Certificazione: CE
