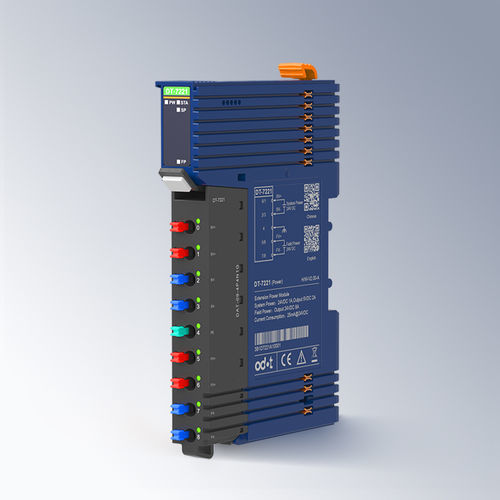

Modulo di estensione di bus DT-7221

su guida DIN

Dettagli del prodotto - Modulo di espansione della potenza di sistema e di campo SV: 2A@5VDC / FV: 8A @24VDC Caratteristiche del modulo - Modulo di espansione della potenza di sistema e di campo - La potenza del sistema si espande a 2A@5VDC - La potenza di campo si espande a 8A - Deve essere configurato e occupa il numero di slot Parametri tecnici Parametro generale - Consumo di corrente: 25mA@24VDC - Potenza del sistema: 19.2~28.8VDC (Nominale: 24VDC) Protezione anti-inversione: supporto - Corrente della potenza del sistema: Max. 2A - Potenza di campo: 19.2~28.8VDC (Nominale: 24VDC) - Corrente della potenza di campo: Max. 8A - Protezione contro i cortocircuiti: Supporto - Diametro del cablaggio: Min. 0.2mm² (AWG24) Max. 1.5mm² (AWG16) - Terminale innestabile: Supporto - Bus di fondo: Ridondanza del bus doppio - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE - Funzione di diagnosi: Guasto di potenza del file: supporto Guasto di potenza del sistema: supporto Guasto di sottotensione/sovratensione dell'alimentazione 2V: supporto Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35°C ~ 70°C - Temperatura di funzionamento in installazione verticale: -35°C ~ 60°C - Temperatura di stoccaggio: -40°C ~ 85°C - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Livello di prestazione A; Scarica in aria ±8kV, Livello di prestazione A; SURGE: Modalità comune ±2kV, Livello di prestazione A; EFT: ±2kV, Livello di prestazione A) Specifiche / Caratteristiche chiave - Espansione della potenza del sistema: 2A@5VDC - Espansione della potenza di campo: 8A@24VDC - Consumo di corrente: 25mA@24VDC - Protezione contro i cortocircuiti: Supportata - Diametro del cablaggio: 0.2mm² a 1.5mm² (AWG24 a AWG16) - Terminale: Innestabile - Bus di fondo: Ridondanza del bus doppio - Installazione: Guida DIN 35mm - Dimensioni: 119*14*80mm - Temperatura di funzionamento: -35°C a 70°C (orizzontale), -35°C a 60°C (verticale) - Temperatura di stoccaggio: -40°C a 85°C - Umidità: 5%~95%RH (senza condensa) - Altitudine: <2000m - Grado di inquinamento: II - Grado di protezione: IP20 - Certificazioni: CE - Funzioni di diagnosi: Guasto di potenza del file, guasto di potenza del sistema, guasto di sottotensione/sovratensione dell'alimentazione 2V - Conformità meccanica e EMC: IEC60068-2-6, IEC6008-2-27, IEC61131-2, IEC61000-4
