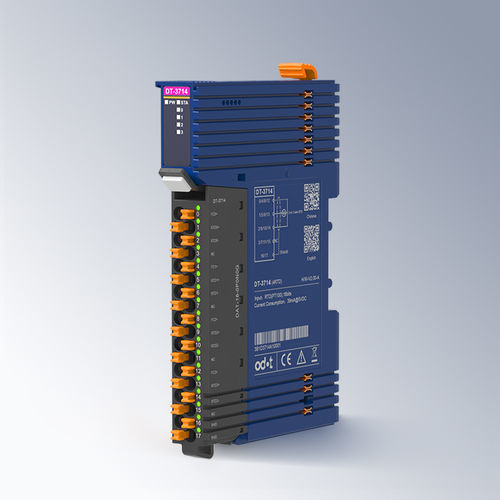

Modulo di ingresso analogico DT-3714

4 canaliper RTDdi corrente

Modulo di ingresso RTD a 4 canali RTD-PT100 Caratteristiche del modulo - Il modulo supporta la disabilitazione del canale, supporta PT-100 a 2 fili o 3 fili. - Il livello del filtro del modulo è regolabile. - Il modulo supporta il rilevamento dei guasti (disconnessione, cortocircuito, sovraccarico, sottocarico, stato del terminale). - Il modulo dispone di un bus di fondo cesto ridondante ad alta velocità con blocchi terminali innestabili. Parametri tecnici Parametri generali - Consumo di corrente: 39mA@5VDC - Diametro del cablaggio: Min. 0.2mm² (AWG24), Max. 1.5mm² (AWG16) - Terminale innestabile: Supporto - Bus di fondo cesto: Doppia ridondanza del bus - Installazione: Guida DIN 35mm - Dimensione: 119*14*80mm - Certificazione del prodotto: Certificazione CE Parametri di ingresso - Numero di canali: 4 canali di ingresso RTD-PT100 - Gamma di ingresso: 2 fili o 3 fili - Gamma di misurazione: -200~850°C - Risoluzione: 16 bit (include il bit del simbolo) - Tempo di transizione: 360ms/4 canali (livello del filtro è 0) - Errore di linearità: ≤±0.01% - Errore di misurazione: ≤±0.6°C (@25°C), ≤±1.5°C (@-35°C~60°C) - Ripetibilità: ≤±0.005% (@25°C) - Diagnosi del modulo: Guasto ADC: supporto, Rilevamento di rottura/cortocircuito: supporto, Conversione ADC anomala: supporto, Sovraccarico/Sottocarico: supporto - Unità di misura: Configurabile, °C / °F / K Parametri ambientali - Temperatura di funzionamento in installazione orizzontale: -35°C~60°C - Temperatura di funzionamento in installazione verticale: -35°C~50°C - Temperatura di stoccaggio: -40°C~85°C - Umidità ambientale: 5%~95%RH (Senza condensa) - Altitudine di installazione: <2000m - Grado di inquinamento: Ⅱ - Grado di protezione: IP20 - Proprietà meccaniche: Conforme a IEC60068-2-6, IEC6008-2-27 - Resistenza all'isolamento: Conforme a IEC61131-2 - Prestazioni EMC: Conforme a IEC61131-2, IEC61000-4 (ESD: Scarica a contatto ±6kV, Livello di prestazione A; Scarica in aria ±8kV, Livello di prestazione A) SURGE: Modalità comune ±2kV, Livello di prestazione A EFT: ±2kV, Livello di prestazione A) Specifiche chiave / Caratteristiche tecniche - 4 canali di ingresso RTD-PT100 - Supporta connessione a 2 fili o 3 fili - Livello del filtro regolabile - Rilevamento dei guasti: disconnessione, cortocircuito, sovraccarico, sottocarico, stato del terminale - Bus di fondo cesto ridondante ad alta velocità - Blocchi terminali innestabili - Certificazione CE - Temperatura di funzionamento: -35°C a 60°C (orizzontale), -35°C a 50°C (verticale) - Temperatura di stoccaggio: -40°C a 85°C - Grado di protezione: IP20 - Dimensioni: 119*14*80mm
