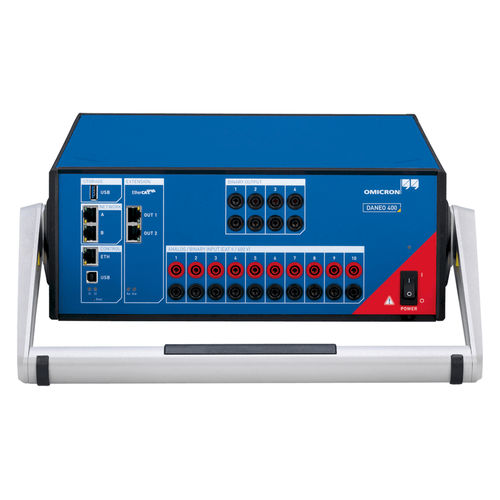

Analizzatore di segnale DANEO 400

per rete elettricadi rete elettrica DCdi rete di comunicazione

Analizzatore di segnale ibrido per sistemi di automazione delle utility di potenza DANEO 400 è un sistema di misura ibrido che registra e analizza tutti i segnali convenzionali (tensioni, correnti, segnali di stato binari cablati) e i messaggi della rete di comunicazione di una sottostazione. Misura i segnali provenienti da entrambi questi mondi e può fornire informazioni per valutare il loro corretto coordinamento. Il dispositivo tiene traccia di ciò che accade nella sottostazione ottenendo informazioni sullo stato operativo e sulla comunicazione. Un sistema di misura con più unità DANEO 400 ottiene una visione allineata nel tempo dei segnali che coprono l'intera portata di un sistema di protezione e automazione distribuito. Tutte le unità di acquisizione sono accuratamente sincronizzate nel tempo. Le unità DANEO 400 sono configurate e controllate dal software per PC DANEO Control. Una serie di funzioni selezionate è disponibile anche tramite l'interfaccia web integrata di DANEO 400. Caratteristiche principali - Misura ibrida di segnali analogici/binari e traffico di rete - Registrazione distribuita con più dispositivi sincronizzati nel tempo - Verifica della comunicazione IEC 61850 basata sulle informazioni SCL - Osservazione in tempo reale dei valori di misura e dei messaggi IEC 61850 - Analisi sofisticata e allineata nel tempo dei segnali e del traffico - Misurazione dei ritardi di propagazione (ad esempio per GOOSE e SV) - Funzionamento non presidiato in installazioni semipermanenti o permanenti - Visione approfondita delle fonti temporali IEEE 1588 - Supervisione del sistema e notifica in caso di eventi - Documentazione dei risultati
