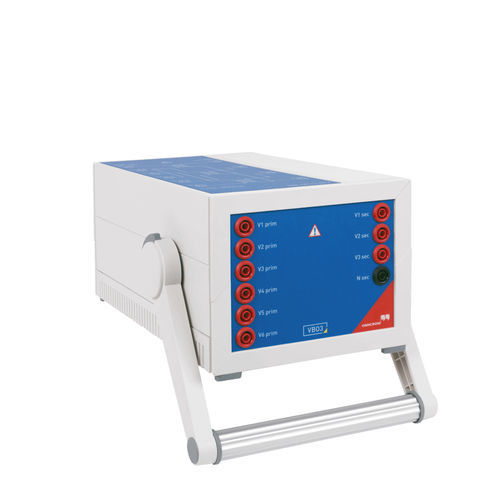

Trasformatore trifase VBO3

di tensioneda bancodi prova

Trasformatore di tensione trifase Il VBO3 è un trasformatore di tensione trifase con un rapporto di trasformazione di 1:2 ed estende il campo di applicazione di un CMC fino a 600 V (L-N). I principali campi di applicazione sono le prove in impianti di energia rinnovabile e reti industriali con 400 V (L-N) [690 V L-L]. Il trasformatore è progettato per una frequenza nominale di 50/60 Hz, la tensione secondaria dipende dal carico. Per ottenere una buona precisione, la tensione secondaria deve essere misurata sotto carico prima di effettuare le prove. Il rapporto di trasformazione così determinato può essere inserito come parametro nella configurazione hardware del software Test Universe. In questo modo è possibile lavorare direttamente con i valori secondari nell'Universo di prova. Con un CMC 430 (6 x 150 V) si possono ottenere anche 3 x 600 V con punto neutro utilizzando entrambe le triplette di tensione. Dati tecnici Potenza nominale: 33 VA per fase Peso: 6,3 kg (13,9 lbs) Dimensioni senza maniglia: 160 mm x 125 mm x 260 mm Temperatura di funzionamento: -25 °C ... +50 °C / -13 °F ... +122 °F
