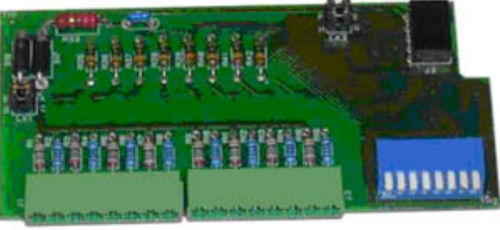

Scheda di ingressi a 8 ingressi Omni8/16C

8 canalia innestointegrata

-8 ingressi isolati singolarmente a 500Vrms -Isolamento da campo a logica di 1500Vrms -Terminali plug-in per una facile manutenzione -Ampio intervallo operativo degli ingressi 90-150Vac/dc Scheda di ingresso isolata a 8 canali Omni8/16C. Ingressi da 90 a 150 V ac/dc. Questo è un pezzo di ricambio. Ordinare con il segnalatore, aggiungere l'opzione -3 se montato su una nuova unità Omni-8C/16C. Questa scheda di ingresso Omni8/16C è progettata per l'uso in applicazioni in cui la tensione di ingresso è fornita esternamente all'Omni8/16C. Questo modulo fornisce un isolamento tra ingresso e logica di 1500Vac e un isolamento tra canali di 500Vac. Questo modulo di ingresso deve essere utilizzato in applicazioni in cui gli ingressi dell'Omni8/16C devono essere collegati direttamente a circuiti elettrici quali contattori o relè alimentati in corrente alternata, logica a relè o interblocchi ecc. alimentati a 110Vac/dc. Ciò consente di integrare il segnalatore nelle applicazioni senza l'uso di relè di interposizione. La selezione del senso dell'ingresso (stato di attivazione/disattivazione dell'ingresso per una condizione di allarme) è impostata tramite un interruttore "DIP" e gli ingressi sono collegati tramite terminali a innesto che consentono di scollegare facilmente il modulo senza disturbare il cablaggio. Gli ingressi isolati singolarmente consentono di utilizzare ciascun ingresso in un circuito elettrico diverso, come ad esempio nei circuiti di controllo dei motori. Queste schede devono essere montate solo da personale di assistenza qualificato Omniflex. Per ordinare questa scheda di ingresso separatamente come parte di ricambio, utilizzare il codice d'ordine C1170. Per ordinare questa scheda di ingresso come opzione montata in fabbrica su un nuovo Omni16C, aggiungere -3 al codice d'ordine.
