-scheda di uscita a 8 canali a relè
-8 contatti normalmente aperti
-Nominali 2A 30Vdc o 0,5A 230Vac
-Terminali a vite in due parti
-Stato dell'alimentazione configurato tramite il setup di Omni8/16C

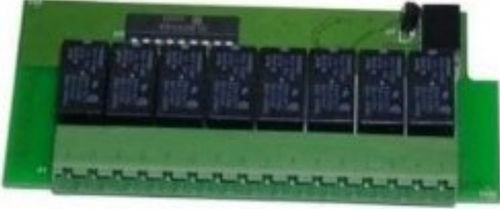

Omni8/16C Scheda relè a 8 vie ripetute Contatti N.A. ai terminali
La scheda di ripetizione relè offre un'opzione alle uscite a collettore aperto solitamente montate sugli annunciatori. In questo modo l'utente può cablare qualsiasi tipo di segnale attraverso i relè, consentendo tensioni miste, ecc. e funzioni di interblocco dei relè, oppure può semplicemente essere libero da potenziale per altre apparecchiature come logger o registratori.
La scheda di uscita a relè ripetuto ha 8 canali con un contatto normalmente aperto. La funzione e l'eccitazione di questo contatto possono essere impostate tramite la porta di programmazione del segnalatore, il che è particolarmente utile nelle applicazioni di interblocco.
Queste schede possono essere inserite negli slot E o F di un Omni16C. L'Omni16C è schermato sia con la designazione del relè che con le uscite a nastro utilizzate dal modulo di uscita ripetuta a collettore aperto.
I relè hanno una tensione nominale di 2A 30Vdc o 0,5A 230Vac e sono collegati a terminali staccabili in due parti che lasciano i terminali collegati al cablaggio mentre l'unità viene rimossa.
---
