Attuatore lineare THK KR series

elettricocon vite a sferecompatto

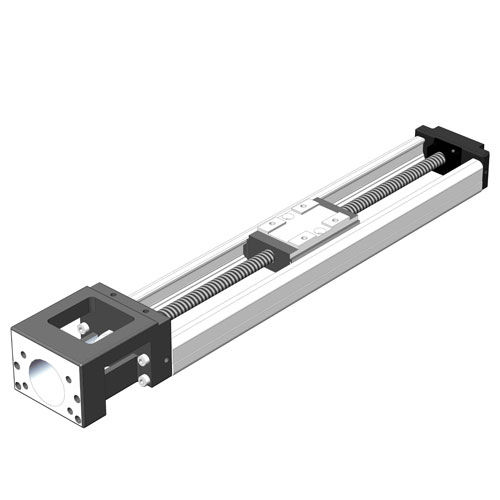

La guida lineare della serie THK KR è costituita da una guida esterna altamente rigida con sezione trasversale a U, unità di guida LM su entrambi i lati e unità con vite a ricircolo di sfere al centro. Elevata rigidità, guida lineare compatta e salvaspazio Tipi normali, ad alta precisione o di precisione 30 mm fino a 600 mm Lunghezze dei fuochi Motore, Driver, Accoppiamento, Flangia, Sensori disponibili Grazie al blocco interno con struttura integrale, costituito da una guida esterna altamente rigida con sezione a U, unità di guida LM su entrambe le facce laterali e unità con vite a ricircolo di sfere al centro, l'attuatore di guida LM modello KR consente di ottenere un attuatore altamente rigido e preciso in uno spazio minimo. Inoltre, poiché le custodie A e B servono anche come unità di supporto e il blocco interno come tavolo, questo modello permette una significativa riduzione delle ore di lavoro necessarie per la progettazione e il montaggio, contribuendo così alla riduzione dei costi totali. Carico uguale a 4 vie eguale Ogni fila di sfere è disposta ad un angolo di contatto di 45° in modo che il carico nominale sul blocco interno sia uniforme sotto carico applicato al blocco interno nelle quattro direzioni (radiale, radiale inversa, radiale e laterale). Di conseguenza, il modello KR può essere utilizzato in qualsiasi orientamento di montaggio. Elevata rigidità L'uso di una guida esterna con sezione trasversale a U aumenta la rigidità contro il momento e la torsione. Poiché il profilo di guida lineare è costituito da 4 file di scanalature ad arco circolare che consentono alle sfere di muoversi agevolmente anche sotto un precarico, si ottiene una guida molto rigida e senza gioco. Inoltre, la variazione della resistenza all'attrito causata dalla fluttuazione del carico è ridotta al minimo, consentendo al sistema di seguire un'alimentazione estremamente precisa.
