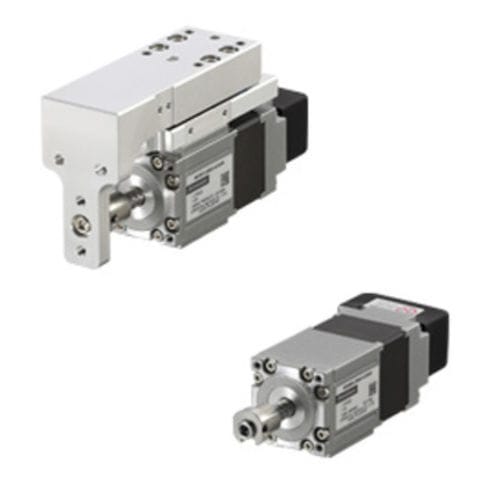

Attuatore lineare DRS2 series
elettricopasso passocon vite a sfere

attuatore lineare
attuatore lineare
attuatore lineare
attuatore lineare
attuatore lineare
attuatore lineare
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Movimento
lineare
Tipo
elettrico
Tecnologia
passo passo, con vite a sfere
Altre caratteristiche
compatto, di precisione, a motore, in struttura leggera, multiassiale, multigiro
Corsa

40 mm, 50 mm (1,575 in)

Sforzo

50 N, 200 N, 500 N

Descrizione

La serie DRS2 utilizza il motore passo-passo e il driver della serie AlphaStep AZ. L'attuatore è dotato di un motore passo-passo ad encoder assoluto meccanico. L'encoder assoluto è un sensore assoluto meccanico multigiro, quindi non è necessario un sensore esterno. Questo aiuta a risparmiare spazio e a ridurre i cablaggi, così come un design più compatto e leggero dell'apparecchiatura. L'attuatore è disponibile con o senza guida. Freno elettromeccanico e viti a ricircolo di sfere laminate o rettificate. Il controllore integrato (dati memorizzati) consente una facile connessione in rete e un controllo multiasse semplificato. Motore passo-passo encoder assoluto serie AZ Controllore integrato (tipo di rete), tipo di ingresso a impulsi o tipo di ingresso a impulsi con driver di comunicazione RS-485 Ingresso 24/48 VDC Precisione di posizionamento ripetitivo Vite a sfere a terra = ±0,003 mm Vite a ricircolo di sfere rullata = ±0,01 mm Design e struttura affidabili Un rotore cavo e una vite a ricircolo di sfere sono uniti. Poiché non sono necessarie parti di collegamento, il gioco è minore rispetto a quando la rigidità dell'accoppiamento, ecc. combina altre parti. In questo modo è possibile ottenere un posizionamento estremamente preciso. Elevata precisione di posizionamento La vite a ricircolo di sfere è collegata al rotore cavo. Grazie alla rigidità dell'accoppiamento e ad altri aspetti della combinazione di parti, l'impatto del gioco è stato minimizzato ottenendo un posizionamento ad alta precisione. Ideale per applicazioni in cui sono richieste un'elevata precisione di posizionamento e basse vibrazioni, come dispositivi ottici e sistemi a semiconduttori che utilizzano passi a passo fine. La vite a sfere rettificata DRS raggiunge un'elevata affidabilità massimizzando le prestazioni di un motore passo-passo a 5 fasi.

---
