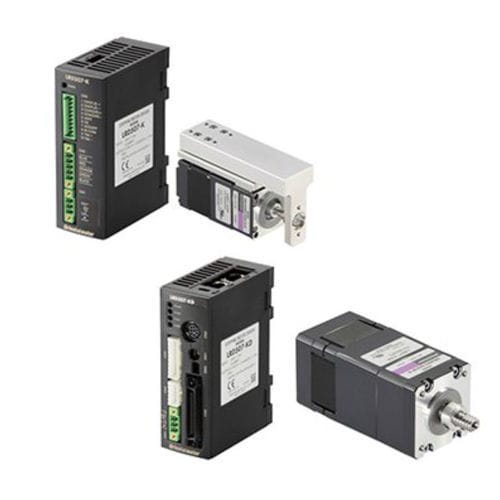

Elettrocilindro DRL II series

con vite a sfere24 Vcompatto

Vite a ricircolo di sfere di alta precisione integrata in un motore passo-passo per un movimento lineare continuo ad alto posizionamento. Disponibile con o senza guida, manopola di regolazione o freno elettromagnetico. Riduce il numero di componenti come giunti e guide esterne secondarie per rendere l'apparecchiatura più compatta, più veloce da installare e con meno pezzi su ordinazione. Il controllore integrato (dati memorizzati) consente una facile connessione in rete e un controllo multiasse semplificato. Tipi di motore standard (0,72°) o ad alta risoluzione (0,36°) Tipi di motore Driver di controllore integrato (tipo di rete) o di ingresso a impulsi Ingresso 24 VDC Precisione di posizionamento ripetitivo Vite a sfere a terra = ±0,003 mm Vite a ricircolo di sfere rullata = ±0,01 mm La serie DRLII è caratterizzata da una struttura in cui il rotore è scavato e la vite a ricircolo di sfere è alloggiata all'interno. La rotazione del rotore cavo fa ruotare la ghiera a ricircolo di sfere e impostando un meccanismo antirotazione* sulla punta della vite a ricircolo di sfere, l'albero della vite a ricircolo di sfere viene spostato in modo lineare. Poiché l'albero della vite a ricircolo di sfere è alloggiato nella sezione cava del rotore, la corsa massima è assicurata con la lunghezza totale più corta. Inoltre, un cuscinetto di grande diametro è posizionato sulla circonferenza esterna della vite a ricircolo di sfere in modo da ricevere direttamente i grandi carichi assiali generati in movimento lineare. *Non necessario per il tipo di guida. Elevata precisione di posizionamento La vite a ricircolo di sfere è collegata al rotore cavo. Grazie alla rigidità dell'accoppiamento e ad altri aspetti della combinazione di parti, l'impatto del gioco è stato minimizzato ottenendo un posizionamento ad alta precisione. Tempo necessario per la progettazione significativamente ridotto Il corpo compatto ospita l'intero meccanismo di movimento lineare.
