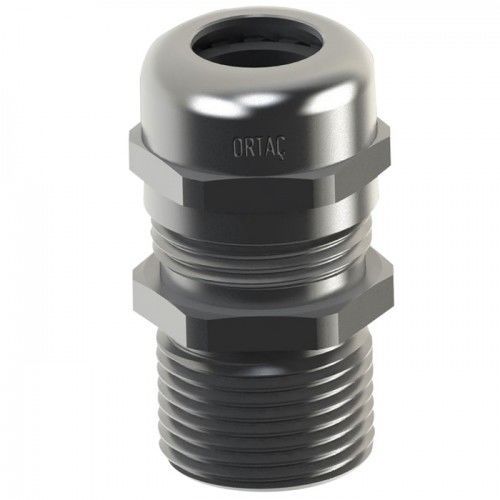

Pressacavo in ottone UAG
in ottone nichelatoin alluminioin acciaio inossidabile

Pressacavo in ottone - UAG - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - UAG - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - UAG - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato, in ottone, in acciaio inossidabile, in alluminio
Tipo di protezione
antideflagrante, a tenuta stagna, IP68, per area pericolosa
Altre caratteristiche
metrico, per cavo non armato, con filettatura
Diametro del cavo

Min.: 3 mm
(0,12 in)

Max.: 70 mm
(2,76 in)

Diametro di filettatura

Min.: 12 mm
(0,47 in)

Max.: 90 mm
(3,54 in)

Campo di serraggio

Min.: 3 mm
(0,1 in)

Max.: 70 mm
(2,8 in)

Temperatura di funzionamento

Min.: -60 °C
(-76 °F)

Max.: 180 °C
(356 °F)

Descrizione

Prodotto
Ingresso cavi Ex Merapi Series per cavi non armati UAG. Disponibile da M12 a M90, protezione IP68, indicato per aree pericolose.

Specifiche principali
  • Tipo: UAG (non armato) pressa cavi a compressione singola
  • Codice di protezione: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificato ATEX: IEP 14 ATEX 0217U (serie UAG)
  • Materiali: Ottone MS58 (opzionalmente nichelato), Acciaio inox AISI 303 / AISI 316L, Alluminio
  • Normative: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Protezione ingressi: IP68
  • Guarnizioni e temperature: NBR (-30 °C a +120 °C), Neoprene (-40 °C a +100 °C), Silicone (-60 °C a +180 °C), TPE/V (-30 °C a +100 °C)
  • Ambito di applicazione: Zona 1, Zona 2, Zona 21, Zona 22; gruppi gas IIA, IIB, IIC
  • Tipo di cavo: Non armato


Dati tecnici (misure & codici)
Serie Exd:
  • M12 | Codice UAGXX/12/X | Filettatura M12x1,5 | AG 3/8 in | GL min.: 15 mm | Intervallo serraggio: 3–6,5 mm | Chiave B: 14 | C: 14
  • M16 | Codice UAGXX/16/X | Filettatura M16x1,5 | AG 3/8 in | GL min.: 15 mm | Intervallo serraggio: 4–8 mm | Chiave B: 18 | C: 17
  • M20 | Codice UAGXX/20/X | Filettatura M20x1,5 | AG 1/2 in | GL min.: 15 mm | Intervallo serraggio: 6–12 mm | Chiave B: 22 | C: 22
  • M25s | Codice UAGXX/25s/X | Filettatura M25x1,5 | AG 3/4 in | GL min.: 15 mm | Intervallo serraggio: 10–14 mm | Chiave B: 27 | C: 24
  • M25 | Codice UAGXX/25/X | Filettatura M25x1,5 | AG 3/4 in | GL min.: 15 mm | Intervallo serraggio: 13–18 mm | Chiave B: 30 | C: 30
  • M32 | Codice UAGXX/32/X | Filettatura M32x1,5 | AG 1 in | GL min.: 15 mm | Intervallo serraggio: 13–18 mm | Chiave B: 34 | C: 30
  • M40 | Codice UAGXX/40/X | Filettatura M40x1,5 | AG 1 1/4 in | GL min.: 15 mm | Intervallo serraggio: 18–25 mm | Chiave B: 43 | C: 40
  • M50 | Codice UAGXX/50/X | Filettatura M50x1,5 | AG 1 1/2 in | GL min.: 15 mm | Intervallo serraggio: 22–32 mm | Chiave B: 55 | C: 50
  • M63s | Codice UAGXX/63s/X | Filettatura M63x1,5 | AG 2 in | GL min.: 15 mm | Intervallo serraggio: 33–44 mm | Chiave B: 68 | C: 64
  • M63 | Codice UAGXX/63/X | Filettatura M63x1,5 | AG 2 in | GL min.: 15 mm | Intervallo serraggio: 45–50 mm | Chiave B: 70 | C: 75
  • M75s | Codice UAGXX/75s/X | Filettatura M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Intervallo serraggio: 45–55 mm | Chiave B: 85 | C: 75
  • M75 | Codice UAGXX/75/X | Filettatura M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Intervallo serraggio: 50–63 mm | Chiave B: 90 | C: 90
  • M80 | Codice UAGXX/80/X | Filettatura M80x2,0 | AG 3 in | GL min.: 20 mm | Intervallo serraggio: 50–63 mm | Chiave B: 90 | C: 90
  • M90 | Codice UAGXX/90/X | Filettatura M90x2,0 | AG 3 in | GL min.: 20 mm | Intervallo serraggio: 60–70 mm | Chiave B: 100 | C: 100

Serie Exe (righe selezionate):
  • M12 | Codice EUAGXX/12/X | Filettatura M12x1,5 | AG 3/8 in | GL min.: 6 mm | Intervallo serraggio: 3–6,5 mm | Chiave B: 14 | C: 14
  • M16 | Codice EUAGXX/16/X | Filettatura M16x1,5 | AG 3/8 in | GL min.: 7 mm | Intervallo serraggio: 4–8 mm | Chiave B: 18 | C: 17
  • M20 | Codice EUAGXX/20/X | Filettatura M20x1,5 | AG 1/2 in | GL min.: 8 mm | Intervallo serraggio: 6–12 mm | Chiave B: 22 | C: 22
  • M25s | Codice EUAGXX/25s/X | Filettatura M25x1,5 | AG 3/4 in | GL min.: 8 mm | Intervallo serraggio: 10–14 mm | Chiave B: 27 | C: 24
  • M25 | Codice EUAGXX/25/X | Filettatura M25x1,5 | AG 3/4 in | GL min.: 8 mm | Intervallo serraggio: 13–18 mm | Chiave B: 30 | C: 30
  • M32 | Codice EUAGXX/32/X | Filettatura M32x1,5 | AG 1 in | GL min.: 9 mm | Intervallo serraggio: 13–18 mm | Chiave B: 34 | C: 30
  • M40 | Codice EUAGXX/40/X | Filettatura M40x1,5 | AG 1 1/4 in | GL min.: 9 mm | Intervallo serraggio: 18–25 mm | Chiave B: 43 | C: 40
  • M50 | Codice EUAGXX/50/X | Filettatura M50x1,5 | AG 1 1/2 in | GL min.: 9 mm | Intervallo serraggio: 22–32 mm | Chiave B: 55 | C: 50
  • M63s | Codice EUAGXX/63s/X | Filettatura M63x1,5 | AG 2 in | GL min.: 14 mm | Intervallo serraggio: 33–44 mm | Chiave B: 68 | C: 64
  • M63 | Codice EUAGXX/63/X | Filettatura M63x1,5 | AG 2 in | GL min.: 15 mm | Intervallo serraggio: 45–50 mm | Chiave B: 70 | C: 75
  • M75s | Codice EUAGXX/75s/X | Filettatura M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Intervallo serraggio: 45–55 mm | Chiave B: 85 | C: 75
  • M75 | Codice EUAGXX/75/X | Filettatura M75x1,5 | AG 2 1/2 in | GL min.: 20 mm | Intervallo serraggio: 50–63 mm | Chiave B: 90 | C: 90
  • M80 | Codice EUAGXX/80/X | Filettatura M80x2,0 | AG 3 in | GL min.: 20 mm | Intervallo serraggio: 50–63 mm | Chiave B: 90 | C: 90
  • M90 | Codice EUAGXX/90/X | Filettatura M90x2,0 | AG 3 in | GL min.: 20 mm | Intervallo serraggio: 60–70 mm | Chiave B: 100 | C: 100


Caratteristiche / Specifiche tecniche
  • Tipo: pressa cavi UAG per cavi non armati (compressione singola)
  • Codice di protezione: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificato ATEX: IEP 14 ATEX 0217U (serie UAG)
  • Materiali: Ottone MS58 (opzionalmente nichelato), Acciaio inox AISI 303 / AISI 316L, Alluminio
  • Norme: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Protezione ingressi: IP68
  • Guarnizioni disponibili: NBR, Neoprene, Silicone, TPE/V con relative temperature
  • Adatto per aree pericolose: Zona 1, Zona 2, Zona 21, Zona 22; gruppi gas IIA, IIB, IIC
  • Tipo di cavo: Non armato
  • Taglie disponibili: da M12 a M90 con relative gamme di serraggio e dimensioni chiave come elencato
