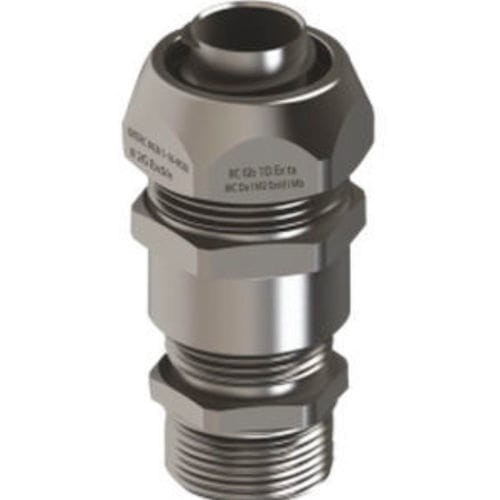

Pressacavo in gomma nitrile (NBR) ExMLSR seriesin alluminioin ottonein ottone nichelato
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Materiale
- in gomma nitrile (NBR), in alluminio, in ottone, in ottone nichelato, in PA6
- Tipo di protezione
- IP67, per area pericolosa, impermeabile ai liquidi
- Altre caratteristiche
- con filettatura PG, girevole, con protezione flessibile a spirale, per alte temperature, metrico
- Diametro del cavo
Max.: 70 mm
(2,76 in)Min.: 3 mm
(0,12 in)- Campo di serraggio
Max.: 20 mm
(0,8 in)Min.: 15 mm
(0,6 in)- Temperatura di funzionamento
Max.: 150 °C
(302 °F)Min.: -30 °C
(-22 °F)
Descrizione
Prodotto
Raccordi a spirale flessibili - A tenuta liquidi con supporto per cavi
Informazioni generali
Certificato: IEP 15 ATEX 0355 U
Codice di protezione: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
Norme: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
Classe di protezione: IP67
Campo di temperatura: -20 °C a +100 °C / -30 °C a +150 °C (a seconda della configurazione)
Dado di chiusura: Ottone nichelato
Inserti di serraggio: PA6 V0
Anello di tenuta: TPV
Anello: PA6 V0
Ghiera: Alluminio / ottone
Corpo pressacavo: Ottone nichelato
O-ring: NBR / silicone
Filettatura di collegamento: Metrica EN (60423)/ASME B 10.20.1 / DIN 259
Caratteristiche: Facile da assemblare
Versioni: Corpo fisso o snodabile
Compatibilità: Compatibile con canalizzazioni LGT, CTS e CTPS
Dati tecnici - PG / CORPO FISSO / SNODABILE
Codice | Filettatura AG | Misura spirale | GL min. Mm | B mm | C mm | D mm | Cavi mm
ExMLSRP 00 | PG 7 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRP 1A | PG 9 | 10-1/4" | 15 | 20 | 22 | 17 | 4-8
ExMLSRP 01 | PG 11 | 13-3/8" | 15 | 24 | 26 | 20 | 5-10
ExMLSRP 2A | PG 13,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRP 02 | PG 16 | 16-1/2" | 15 | 27 | 29 | 24 | 10-14
ExMLSRP 03 | PG 21 | 21-3/4" | 15 | 33 | 35 | 30 | 13-18
ExMLSRP 04 | PG 29 | 26-1" | 15 | 43 | 45 | 40 | 18-25
ExMLSRP 05 | PG 36 | 35-1 1/4" | 15 | 52 | 54 | 50 | 22-32
ExMLSRP 06 | PG 42 | 40-1 1/2" | 15 | 60 | 63 | 57 | 30-38
ExMLSRP 07 | PG 48 | 51-2" | 15 | 74 | 77 | 64 | 34-44
Dati tecnici - METRICO / CORPO FISSO / SNODABILE
Codice | Filettatura AG | Misura spirale | GL min. Mm | B mm | C mm | D mm | Cavi mm
ExMLSRM 00 | M 12 x 1,5 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRM 1A | M 16 x 1,5 | 10-1/4" | 15 | 20 | 22 | 18 | 4-8
ExMLSRM 01 | M 16 x 1,5 | 13-3/8" | 15 | 24 | 26 | 18 | 4-8
ExMLSRM 02 | M 20 x 1,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRM 03 | M 25 x 1,5 | 21-3/4" | 15 | 33 | 35 | 27 | 10-14
ExMLSRM 04 | M 32 x 1,5 | 26-1" | 15 | 43 | 45 | 34 | 13-18
ExMLSRM 05 | M 40 x 1,5 | 35-1 1/4" | 15 | 52 | 54 | 43 | 18-25
ExMLSRM 06 | M 50 x 1,5 | 40-1 1/2" | 15 | 60 | 63 | 55 | 22-32
ExMLSRM 07 | M 63 x 1,5 | 51-2" | 15 | 74 | 77 | 68 | 34-44
ExMLSRM 08 | M 72 x 1,5 | 63-2 1/2" | 20 | 90 | 90 | 85 | 45-55
ExMLSRM 09 | M 75 x 1,5 | 78-3" | 20 | 105 | 110 | 90 | 50-63
ExMLSRM 10 | M 90 x 2 | 102-4" | 20 | 136 | 140 | 100 | 60-70
Caratteristiche / specifiche tecniche
Raccordi a spirale flessibili - A tenuta liquidi con supporto per cavi
Informazioni generali
Certificato: IEP 15 ATEX 0355 U
Codice di protezione: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
Norme: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
Classe di protezione: IP67
Campo di temperatura: -20 °C a +100 °C / -30 °C a +150 °C (a seconda della configurazione)
Dado di chiusura: Ottone nichelato
Inserti di serraggio: PA6 V0
Anello di tenuta: TPV
Anello: PA6 V0
Ghiera: Alluminio / ottone
Corpo pressacavo: Ottone nichelato
O-ring: NBR / silicone
Filettatura di collegamento: Metrica EN (60423)/ASME B 10.20.1 / DIN 259
Caratteristiche: Facile da assemblare
Versioni: Corpo fisso o snodabile
Compatibilità: Compatibile con canalizzazioni LGT, CTS e CTPS
Dati tecnici - PG / CORPO FISSO / SNODABILE
Codice | Filettatura AG | Misura spirale | GL min. Mm | B mm | C mm | D mm | Cavi mm
ExMLSRP 00 | PG 7 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRP 1A | PG 9 | 10-1/4" | 15 | 20 | 22 | 17 | 4-8
ExMLSRP 01 | PG 11 | 13-3/8" | 15 | 24 | 26 | 20 | 5-10
ExMLSRP 2A | PG 13,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRP 02 | PG 16 | 16-1/2" | 15 | 27 | 29 | 24 | 10-14
ExMLSRP 03 | PG 21 | 21-3/4" | 15 | 33 | 35 | 30 | 13-18
ExMLSRP 04 | PG 29 | 26-1" | 15 | 43 | 45 | 40 | 18-25
ExMLSRP 05 | PG 36 | 35-1 1/4" | 15 | 52 | 54 | 50 | 22-32
ExMLSRP 06 | PG 42 | 40-1 1/2" | 15 | 60 | 63 | 57 | 30-38
ExMLSRP 07 | PG 48 | 51-2" | 15 | 74 | 77 | 64 | 34-44
Dati tecnici - METRICO / CORPO FISSO / SNODABILE
Codice | Filettatura AG | Misura spirale | GL min. Mm | B mm | C mm | D mm | Cavi mm
ExMLSRM 00 | M 12 x 1,5 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRM 1A | M 16 x 1,5 | 10-1/4" | 15 | 20 | 22 | 18 | 4-8
ExMLSRM 01 | M 16 x 1,5 | 13-3/8" | 15 | 24 | 26 | 18 | 4-8
ExMLSRM 02 | M 20 x 1,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRM 03 | M 25 x 1,5 | 21-3/4" | 15 | 33 | 35 | 27 | 10-14
ExMLSRM 04 | M 32 x 1,5 | 26-1" | 15 | 43 | 45 | 34 | 13-18
ExMLSRM 05 | M 40 x 1,5 | 35-1 1/4" | 15 | 52 | 54 | 43 | 18-25
ExMLSRM 06 | M 50 x 1,5 | 40-1 1/2" | 15 | 60 | 63 | 55 | 22-32
ExMLSRM 07 | M 63 x 1,5 | 51-2" | 15 | 74 | 77 | 68 | 34-44
ExMLSRM 08 | M 72 x 1,5 | 63-2 1/2" | 20 | 90 | 90 | 85 | 45-55
ExMLSRM 09 | M 75 x 1,5 | 78-3" | 20 | 105 | 110 | 90 | 50-63
ExMLSRM 10 | M 90 x 2 | 102-4" | 20 | 136 | 140 | 100 | 60-70
Caratteristiche / specifiche tecniche
- Certificato: IEP 15 ATEX 0355 U
- Codice di protezione: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
- Norme: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
- Classe di protezione: IP67
- Campo di temperatura: -20 °C a +100 °C e -30 °C a +150 °C (a seconda della configurazione)
- Materiali: Dado e corpo pressacavo: ottone nichelato; Ghiera: alluminio o ottone; Inserti di serraggio e anello: PA6 V0; Anello di tenuta: TPV; O-ring: NBR o silicone
- Standard filettatura: Metrica EN (60423), ASME B 10.20.1, DIN 259
- Versioni: Corpo fisso o snodabile
- Compatibilità: Per uso con canalizzazioni LGT, CTS e CTPS
