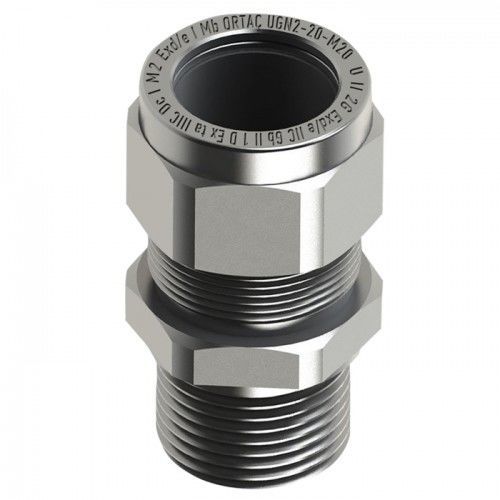

Pressacavo in ottone UNZEN series
in ottone nichelatoin alluminioin acciaio inossidabile

Pressacavo in ottone - UNZEN series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - UNZEN series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile
Pressacavo in ottone - UNZEN series - ORTAC - in ottone nichelato / in alluminio / in acciaio inossidabile - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato, in ottone, in acciaio inossidabile, in alluminio
Tipo di protezione
antideflagrante, IP68, per area pericolosa
Altre caratteristiche
NPT, metrico, per cavo non armato, con filettatura
Diametro del cavo

Max.: 67,9 mm
(2,67 in)

Min.: 6,1 mm
(0,24 in)

Diametro di filettatura

Max.: 75 mm
(2,95 in)

Min.: 16 mm
(0,63 in)

Temperatura di funzionamento

Max.: 180 °C
(356 °F)

Min.: -60 °C
(-76 °F)

Descrizione

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

Dettagli prodotto
  • Tipo: UAG (Un-armoured) pressacavo per cavi non armati
  • Codice di protezione: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificato: IEP 14 ATEX 0217U
  • Materiali: ottone MS58 (con o senza nichelatura), acciaio inox AISI303 / 316L, alluminio
  • Norme: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Classe di protezione: IP68
  • Intervallo di temperatura (a seconda della guarnizione): NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Aree di applicazione: ZONA 1, ZONA 2, ZONA 21, ZONA 22; Gruppi gas: IIA, IIB, IIC
  • Tipo di cavo: non armato


Dati tecnici - Misure
  • 16 — Codice prodotto: UGXX/16/X | Filettatura: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
  • 20s — Codice prodotto: UGXX/20s/X | Filettatura: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 20 — Codice prodotto: UGXX/20/X | Filettatura: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 25 — Codice prodotto: UGXX/25/X | Filettatura: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
  • 32 — Codice prodotto: UGXX/32/X | Filettatura: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
  • 40 — Codice prodotto: UGXX/40/X | Filettatura: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
  • 50 — Codice prodotto: UGXX/50/X | Filettatura: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
  • 63s — Codice prodotto: UGXX/63s/X | Filettatura: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
  • 63 — Codice prodotto: UGXX/63/X | Filettatura: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
  • 75s — Codice prodotto: UGXX/75s/X | Filettatura: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
  • 75 — Codice prodotto: UGXX/75/X | Filettatura: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm


Caratteristiche tecniche
  • Tipo: pressacavo UAG per cavi non armati
  • Codice di protezione e certificazione: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — Certificato IEP 14 ATEX 0217U
  • Materiali: ottone MS58 (opzione nichelatura), Acciaio Inox AISI303 / 316L, Alluminio
  • Norme: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Protezione ingresso: IP68
  • Intervalli di temperatura per materiale di tenuta: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Aree di impiego: zone pericolose ZONE 1/2/21/22 e gruppi gas IIA, IIB, IIC
  • Compatibilità cavo: cavi non armati; fare riferimento ai codici e alle misure sopra elencate
