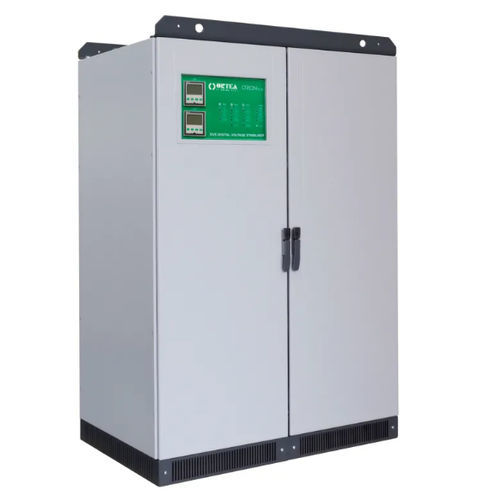

Stabilizzatore di tensione AC Orion plus

trifaseautomatico con servo

Presentazione
Stabilizzatore di tensione elettromeccanico per applicazioni industriali, disponibile in potenze da 30 kVA fino a 2000 kVA. Progettato per sistemi trifase con finestre di tensione target selezionabili.

Specifiche tecniche

• Tecnologia: stabilizzatore di tensione elettromeccanico
• Frequenza: 50Hz ±5% o 60Hz ±5%
• Controllo indipendente per fase
• Intervalli di tensione selezionabili: 210–255V (L‑N) / 360–440V (L‑L)
• Precisione di uscita: ±0,5%
• Variazione di carico ammessa: fino al 100%
• Sovraccarico ammesso: 200% per 2 minuti
• Tolleranza allo squilibrio di carico: fino al 100%
• Raffreddamento: ventilazione naturale (assistenza con ventole oltre 35°C)
• Temperatura di esercizio: -25°C a +45°C (stoccaggio fino a +60°C)
• Umidità relativa massima: <95% non condensante
• Distorsione armonica: non introdotta

Varianti — Orion plus ±10% (tabella)
Tipo | Potenza nominale (kVA) | Corrente di ingresso max (A) | Corrente di uscita nominale (A)
125-10 | 125 | 200 | 180
160-10 | 160 | 257 | 231
200-10 | 200 | 321 | 289
250-10 | 250 | 401 | 361
320-10 | 320 | 513 | 462
400-10 | 400 | 642 | 577
500-10 | 500 | 802 | 722
630-10 | 630 | 1010 | 909
800-10 | 800 | 1283 | 1155
1000-10 | 1000 | 1604 | 1443
1250-10 | 1250 | 2005 | 1804
1600-10 | 1600 | 2566 | 2309
2000-10 | 2000 | 3208 | 2887

Note sulla famiglia di prodotti e varianti
La gamma Orion plus è disponibile in più finestre di tensione target e intervalli di compensazione (es. ±10%, ±15%/±20%, ±25%/±30%, +15%/-35%, +15%/-45%), con molteplici varianti per ogni gamma definite da Tipo, Potenza nominale, Corrente ingresso max e Corrente uscita nominale.

Strumentazione, installazione e protezioni

• Strumentazione: multimetro digitale in ingresso e in uscita
• Protezione contro sovratensioni: scaricatori di sovratensione classe II in uscita
• Comportamento in caso di blackout: ripristino ottimale della tensione tramite supercondensatori
• Installazione: interna

Colore
RAL 7035

Osservazioni
Prodotto disponibile in numerose gamme di regolazione e potenze (da 30 kVA fino a 2000 kVA a seconda della variante).
