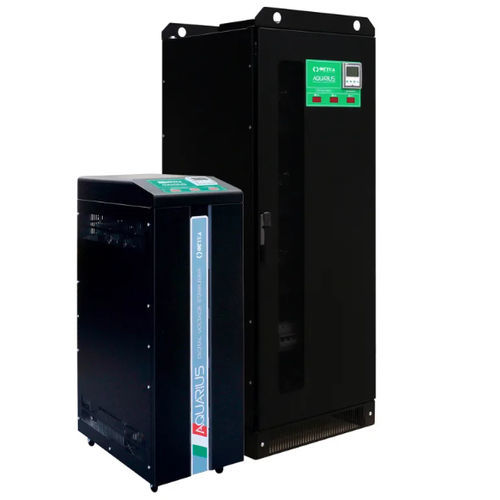

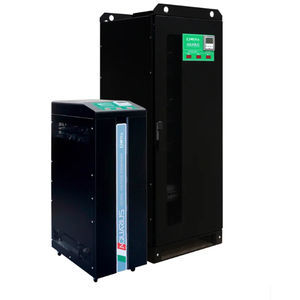

Stabilizzatore di tensione trifase AQUARIUS PLUS

staticoautomaticoelettronico

Panoramica
Gamma di stabilizzatori di tensione statici trifase Aquarius plus, disponibili da 10 a 120 kVA. Progettati per prevenire malfunzionamenti degli apparati causati dall'instabilità della tensione di ingresso e per fornire tensione di uscita regolata in ambienti industriali e commerciali.

Specifiche tecniche
Frequenza: 50 Hz ±5% o 60 Hz ±5%
Regolazione della tensione: Controllo IGBT
Controllo delle fasi: Regolazione indipendente per fase
Tensioni selezionabili: 220-230-240 V (L-N) / 380-400-415 V (L-L)
Precisione della tensione di uscita: ±0,5%
Variazione di carico ammissibile: Fino al 100%
Sbilanciamento di carico ammissibile: 100%
Raffreddamento: Ventilazione forzata
Temperatura ambiente di esercizio: -25°C a +45°C
Temperatura di stoccaggio: -25°C a +60°C
Umidità relativa massima: <95% senza condensazione
Sovraccarico ammesso: 150% per 2 s
Colore del quadro: RAL 9005
Strumentazione:

• Multimetro digitale in uscita

Installazione: Interna
Protezione contro le sovratensioni:

• Scaricatori di sovratensione di classe II in uscita

Protezioni aggiuntive:

• Filtri EMI/RFI
• Interruttore in ingresso
• By-pass di protezione automatico
• By-pass di manutenzione manuale

Varianti ±20%/±15%
Tipo | Potenza nominale (kVA) | Corrente di ingresso max (A) | Corrente di uscita nominale (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

Varianti ±30%/±25%
Tipo | Potenza nominale (kVA) | Corrente di ingresso max (A) | Corrente di uscita nominale (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

Caratteristiche / dettagli tecnici

• Stabilizzatore di tensione statico trifase, esempi di potenza da 10 a 120 kVA in base alla variante
• Frequenza selezionabile: 50 Hz ±5% o 60 Hz ±5%
• Regolazione IGBT per correzione rapida e precisa
• Controllo indipendente delle fasi per carichi sbilanciati
• Tensioni selezionabili per adeguarsi agli standard di distribuzione
• Precisione di uscita: ±0,5%
• Gestisce variazioni di carico fino al 100% e sbilanciamento fino al 100%
• Raffreddamento a ventilazione forzata
• Temperatura di esercizio: -25°C a +45°C; stoccaggio: -25°C a +60°C
• Umidità relativa massima: <95% (senza condensazione)
• Capacità di sovraccarico: 150% per 2 secondi
• Quadro RAL 9005; strumentazione: multimetro digitale in uscita
• Installazione prevista per uso interno
• Protezione contro le sovratensioni con scaricatori di classe II in uscita
• Protezioni aggiuntive: filtri EMI/RFI, interruttore in ingresso, by-pass automatico di protezione e by-pass manuale di manutenzione
• Diverse varianti ETPxx-yy per coprire differenti esigenze di potenza e corrente

Note
Le varianti disponibili coprono un ampio intervallo di potenze e configurazioni di corrente ingresso/uscita adatte ad applicazioni industriali e commerciali. Contattare il fornitore per dimensioni, indicazioni di installazione e schede tecniche specifiche per variante.
