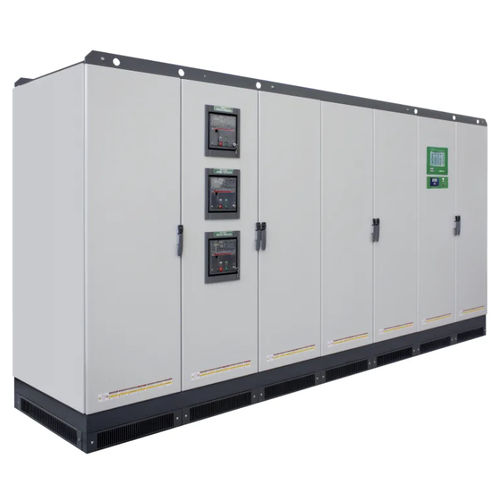

Stabilizzatore di tensione trifase Sirius advance

dinamico

Descrizione
Stabilizzatore di tensione trifase elettromeccanico con intervallo di potenza 60–4000 kVA. Soluzione per prevenire problemi causati dall'instabilità della tensione di alimentazione. STABILIZZATORI DI TENSIONE ELETTROMECCANICI.

Principali funzioni

• Frequenza: 50Hz ±5% o 60Hz ±5%
• Regolazione dei parametri energetici: controllo indipendente per fase
• Tensione target selezionabile: 210–255V (L-N) / 360–440V (L-L)
• Precisione della tensione in uscita: ±0,5%
• Variazione di carico ammessa: fino al 100%
• Sbilanciamento di carico ammesso: 100%
• Raffreddamento: ventilazione naturale (assistita da ventilatori oltre 35°C)
• Temperatura di esercizio: -25°C a +45°C; stoccaggio: -25°C a +60°C
• Umidità relativa massima: <95% (senza condensazione)
• Sovraccarico ammesso: 200% per 2 minuti
• Distorsione armonica: non introdotta
• Colore: RAL 7035
• Installazione: interna

Strumentazione

• Schermo touch 10" multilingua, accesso remoto tramite VNC
• Regolatori di potenza reattiva

Protezione contro le sovratensioni

• Scaricatore di sovratensione classe I in ingresso
• Scaricatore di sovratensione classe II in uscita
• Sistema di recupero della tensione tramite supercondensatori in caso di black-out

Kit di by-pass e protezioni

• Interruttore automatico in ingresso
• Commutatore by-pass con interruttore automatico interbloccato
• Interruttore automatico motorizzato interbloccato in uscita con protezioni sottotensione/sovratensione, sovraccarico, mancanza e sequenza di fase

Sistema automatico di correzione del fattore di potenza

• Basato su condensatori trifase in polipropilene metallizzato, Un = 525V
• Reattanza di barriera trifase (≈180Hz)

Varianti disponibili — Sirius advance ±20% / ±15%
Tipo | Potenza nominale (kVA) | Corrente ingresso max (A) | Corrente uscita nominale (A)
100-20 | 100 | 180 | 144
125-15 | 125 | 212 | 180
125-20 | 125 | 226 | 180
160-15 | 160 | 272 | 231
160-20 | 160 | 289 | 231
200-15 | 200 | 340 | 289
200-20 | 200 | 361 | 289
250-15 | 250 | 425 | 361
250-20 | 250 | 451 | 361
320-15 | 320 | 543 | 462
320-20 | 320 | 577 | 462
400-15 | 400 | 679 | 577
400-20 | 400 | 722 | 577
500-15 | 500 | 849 | 722
500-20 | 500 | 902 | 722
630-15 | 630 | 1070 | 909
630-20 | 630 | 1137 | 909
800-15 | 800 | 1359 | 1155
800-20 | 800 | 1443 | 1155
1000-15 | 1000 | 1698 | 1443
1000-20 | 1000 | 1804 | 1443
1250-15 | 1250 | 2123 | 1804
1250-20 | 1250 | 2255 | 1804
1600-15 | 1600 | 2717 | 2309
1600-20 | 1600 | 2887 | 2309
2000-15 | 2000 | 3396 | 2887
2000-20 | 2000 | 3609 | 2887
2500-15 | 2500 | 4245 | 3609
2500-20 | 2500 | 4511 | 3609
3200-15 | 3200 | 5434 | 4619
3200-20 | 3200 | 5774 | 4619
4000-15 | 4000 | 6793 | 5774

Varianti disponibili — Sirius advance ±30% / ±25%
Tipo | Potenza nominale (kVA) | Corrente ingresso max (A) | Corrente uscita nominale (A)
60-30 | 60 | 124 | 87
80-25 | 80 | 154 | 115
80-30 | 80 | 165 | 115
100-25 | 100 | 192 | 144
100-30 | 100 | 206 | 144
125-25 | 125 | 241 | 180
125-30 | 125 | 258 | 180
160-25 | 160 | 308 | 231
160-30 | 160 | 330 | 231
200-25 | 200 | 385 | 289
200-30 | 200 | 412 | 289
250-25 | 250 | 481 | 361
250-30 | 250 | 516 | 361
320-25 | 320 | 616 | 462
320-30 | 320 | 660 | 462
400-25 | 400 | 770 | 577
400-30 | 400 | 825 | 577
500-25 | 500 | 962 | 722
500-30 | 500 | 1031 | 722
630-25 | 630 | 1212 | 909
630-30 | 630 | 1299 | 909
800-25 | 800 | 1540 | 1155
800-30 | 800 | 1650 | 1155
1000-25 | 1000 | 1925 | 1443
1000-30 | 1000 | 2062 | 1443
1250-25 | 1250 | 2406 | 1804
1250-30 | 1250 | 2578 | 1804
1600-25 | 1600 | 3079 | 2309
1600-30 | 1600 | 3299 | 2309
2000-25 | 2000 | 3849 | 2887
2000-30 | 2000 | 4124 | 2887
2500-25 | 2500 | 4811 | 3609

Caratteristiche tecniche

• Frequenza: 50Hz ±5% o 60Hz ±5%
• Tensione target selezionabile: 210–255V (L-N) / 360–440V (L-L)
• Precisione in uscita: ±0,5%
• Variazione di carico ammessa: fino al 100%
• Sovraccarico ammesso: 200% per 2 minuti
• Temperatura di esercizio: -25°C a +45°C; stoccaggio: -25°C a +60°C
• Umidità: <95% senza condensazione
• Raffreddamento: ventilazione naturale (ventilatori sopra 35°C)
• Comunicazioni: Ethernet / USB / MODBUS / Ortea XCloud
• Strumentazione: schermo touch 10", regolatori di potenza reattiva
• Protezioni: scaricatori classe I (ingresso) e classe II (uscita), recupero di tensione tramite supercondensatori

Note
Le tabelle sopra elencano tutte le varianti di potenza/corrente disponibili per gli intervalli ±20%/±15% e ±30%/±25%. È disponibile una scheda tecnica per ciascuna variante.
