Macchina per filettatura tubo semiautomatica Oster 784

Panoramica

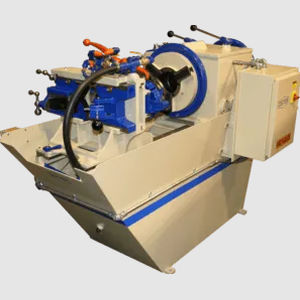

La filettatrice Oster 784 è una macchina industriale progettata specificamente per filettare tubi e bulloni con capacità di 4". Adatta all'uso in officina o in cantiere quando la produzione, le dimensioni dei pezzi e la qualità delle filettature sono requisiti primari. Costruzione con componenti lavorati di precisione e base completamente realizzata per uso industriale continuativo.

Capacità
Gamma tubi standard: 3/8" a 4"
Gamma tubi extra*: 1/4"
Gamma bulloni standard: 1/2" a 3"
Gamma bulloni extra*: 3/8" a 11/16"

Specifiche generali
Velocità del mandrino, variabili: 16-23-35-51
Corsa del carro: 15"
Lunghezza: 5' 9"
Larghezza: 3' 5"
Altezza: 4' 4"
Peso netto: 1950 lbs.
Peso spedizione: 2300 lbs.

Vantaggi della filettatrice Oster 784 capacità 4"

• Costruzione pesante e componenti industriali per uso continuo.
• Le matrici tagliano pieno cono su tubo da 2", più ampie rispetto alle matrici concorrenti.
• Matrici grandi e robuste per le dimensioni 2,5"–4".
• Presatura standard per tubi 1/2"–4" e bulloni 5/8"–3"; mandrino di presa ausiliario opzionale per arrivare a 1/8" tubo / 1/4" bullone.
• Carro in ghisa, componenti lavorati di precisione e base completamente fabbricata.

Formati filettatura / Tipi di filettatura

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Metrico passo grosso
• Metrico passo fine
• ACME
• Filetti destrorsi e sinistrorsi

Considerazioni

• La macchina è azionata dall'operatore; non è richiesta una formazione specialistica per l'uso di base.
• Possibilità di automazione limitate; adatta a flussi di lavoro manuali e semi-automatizzati.

Caratteristiche
Taglio, alesatura & smusso
Gli utensili di taglio e smusso di tipo tornio sono montati su una guida trasversale sul retro della testa matrice. L'alesatore è di tipo oscillante per una finitura interna precisa.

Teste matrice a leva
Due teste matrice estraibili ad apertura rapida e azionate a leva coprono l'intera gamma tubi e bulloni. Entrambe hanno dispositivo di bloccaggio positivo e regolazione simultanea delle matrici per filetti sovra- o sottodimensionati. Cambio rapido delle matrici senza attrezzi.

Controllo motore
Avviatore magnetico reversibile con pannello a pulsanti e selettore JOG-RUN per il movimento a scatti del mandrino, facilitando l'innesto degli ingranaggi. Alimentazione 230/460V; circuito di comando convertito a 120V per la sicurezza dell'operatore.

Montaggio motore & trasmissione
Il motore è montato su piastra regolabile e trasmette tramite tre cinghie a V a una trasmissione selettiva a ingranaggi. Le cinghie ammortizzano gli urti e garantiscono funzionamento silenzioso. Tutti gli alberi sono montati su cuscinetti a sfera.

Attrezzatura standard fornita

• Teste matrice - Due teste: una per misure fino a 2" e l'altra per 2-1/2" a 4".
• Matrici - Due set che coprono la gamma standard 1"–4". Solo mano destra. Un set in acciaio rapido Symbol QUAD (1"–2") e un set Symbol 74 (2-1/2"–4"). Filettatura sinistra disponibile con testa e matrici opzionali.
• Alesatore - Tipo oscillante.
• Taglierina - Utensile di taglio tipo tornio con dispositivo di centraggio a doppio V-block.
• Utensile di smusso - Montato nel blocco di taglio.
• Mandrino anteriore - Mandrino universale a tre griffe esente da chiave per presa.
• Mandrino di centraggio posteriore - Mandrino universale a tre griffe esente da chiave per centraggio.
• Motore - 5 hp, 1800 rpm, 3 fasi, 60 Hz. 230 o 460 V (altri motori disponibili).
• Controllo motore - Avviatore magnetico reversibile e pannello a pulsanti con circuito di comando di sicurezza a 120V.
• Calibro - Tipo tamburo a lettura diretta montato sulla ruota a mano del carro.
• Pompa olio - Azionata da cinghia a V dal motore.
• Olio - Olio per taglio filetti, dieci galloni — Oster "OSTO".

Accessori

• Accessorio per fresatura tipo Victaulic — garantisce profondità, larghezza e distanza corrette dall'estremità del tubo (opzionale).
• Mandrino di presa posteriore No. 02969 — sostituisce il mandrino di centraggio posteriore; griffe triflangiate senza chiave per presa universale.
• Accessori aggiuntivi: mandrino Nipple No. 200, mandrino Nipple No. 4.

Specifiche tecniche

• Modello: Oster 784
• Capacità tubo standard: 3/8" a 4"
• Capacità tubo extra: 1/4"
• Capacità bullone standard: 1/2" a 3"
• Capacità bullone extra: 3/8" a 11/16"
• Velocità del mandrino (variabili): 16-23-35-51
• Corsa del carro: 15"
• Lunghezza complessiva: 5' 9"
• Larghezza complessiva: 3' 5"
• Altezza complessiva: 4' 4"
• Peso netto: 1950 lbs.
• Peso di spedizione: 2300 lbs.
• Motore: 5 hp, 1800 rpm, 3 fasi (230/460 V)
