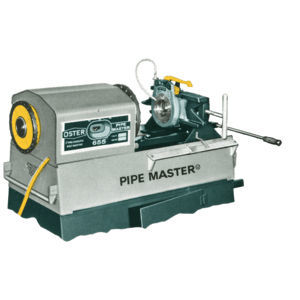

Macchina per filettatura tubo automatica Oster 654

Panoramica del prodotto
I modelli Oster Pipe Master 654 e 655 sono macchine portatili per filettare tubi e bulloni, destinate a officine e reparti manutenzione. Guide piane su una base in acciaio prefabbricato e un progetto con facile accesso ai componenti assicurano qualità di filettatura costante e manutenzione agevole.

Capacità di filettatura
Capacità bullone: 1/4 in a 2 in
Capacità tubo: 1/8 in a 2 in

Specifiche generali
Altezza: 17.25 in (654 e 655)
Lunghezza: 39.5 in (654 e 655)
Larghezza: 17.5 in (654 e 655)
Peso netto: 654 = 265 lbs; 655 = 260 lbs
Peso spedizione: 654 = 305 lbs; 655 = 300 lbs

Oster 655 con utensili slide-in
Il 655 accetta utensili slide-in per cambi rapidi e filettature affidabili in uso intensivo. Gli utensili slide-in facilitano l'allineamento e la sostituzione.

Testata 'Roll-Over'
La testata esclusiva 'Roll-Over' (standard) permette rapido accesso al motore, alle spazzole e alla scatola degli interruttori. Rimuovendo un perno, la testata si inclina indietro per manutenzione e ispezione.

654 – dotato di utensili swing-over
Il 654 è dotato di utensili Quad II swing-over con sistema di apertura automatico che garantisce la corretta lunghezza della filettatura NPT e lubrificazione attraverso la testa porta-dadi.

Caratteristiche delle macchine 654/655

• Guide piane
• Costruzione in acciaio prefabbricato
• Inserti mascella del mandrino brevettati
• Taglierina 'see-thru' sul 654 che indica il punto di taglio
• Sistema di raffreddamento/lubrificazione attraverso la testa sul 654
• Testata porta-dadi ad apertura automatica o manuale
• Accessorio opzionale per 'rompere' raccordi

Dotazione standard fornita

• Motore: monofase universale, reversibile, a velocità variabile — specificare 120 o 240 V AC, 1 fase 50–60 Hz; 1/2 HP nominale (sviluppa fino a 2 HP). Velocità mandrino (a vuoto): standard 38 RPM; opzionale 60 RPM.
• Interruttore: inversione robusta; pedale di sicurezza incluso (la macchina funziona solo con il pedale azionato).
• Testata: una testa Quad II ad apertura rapida — capacità 1/8 in a 2 in per tubi.
• Maschi/filiera: due set di filiere in acciaio rapido per tubi (mano destra): un set (1/2 in e 3/4 in), un set (1 in a 2 in).
• Rasatore: tipo lama rimovibile.
• Taglierina: tipo a rullo autcentrante (tipo lama disponibile sul 655).
• Mandrino anteriore: presa rapida e positiva, in entrambe le direzioni, con inserti mascella sostituibili.
• Mandrino posteriore di centraggio: tipo rotante; vite senza fine che aziona tre guide simultaneamente.
• Pompa dell'olio: pompa a palette reversibile azionata da ingranaggi con valvola di sicurezza.
• Olio per filettatura: Oster 'OSTO' olio scuro per filettatura — due galloni forniti.

Specifiche tecniche

• Modello/Serie: Oster 654/655
• Capacità di filettatura: bullone 1/4 in a 2 in; tubo 1/8 in a 2 in
• Dimensioni (L x P x A): 39.5 in x 17.5 in x 17.25 in (entrambi i modelli)
• Peso netto: 654 = 265 lbs; 655 = 260 lbs
• Peso spedizione: 654 = 305 lbs; 655 = 300 lbs
• Motore: monofase universale, reversibile, a velocità variabile; specificare 120 o 240 V AC, 1 fase 50–60 Hz; 1/2 HP nominale (sviluppa fino a 2 HP)
• Velocità mandrino (a vuoto): standard 38 RPM; opzionale 60 RPM
• Testata: Quad II ad apertura rapida, capacità 1/8 in a 2 in per tubi
• Fili forniti: due set di filiere HSS per tubi (mano destra)
• Taglierina: tipo rullo autcentrante (tipo lama disponibile sul 655)
• Rasatore: tipo lama rimovibile
• Mandrini: mandrino anteriore rapido con inserti sostituibili; mandrino posteriore rotante di centraggio
• Pompa olio: pompa a palette reversibile azionata da ingranaggi con valvola di sicurezza
• Olio filettatura: Oster 'OSTO' (2 galloni forniti)
