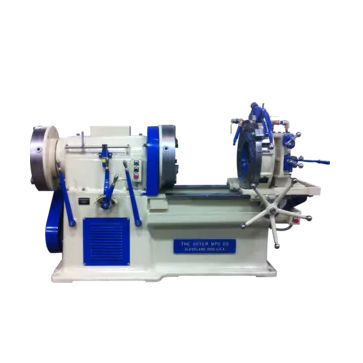

Macchina per filettatura tubo automatica 8R

Panoramica del prodotto
L'Oster 8R Rapiduction è una filettatrice industriale per tubi e bulloni pensata per applicazioni in officina e in campo. La costruzione massiccia comprende guide e cuscinetti lavorati a mano per garantire allineamento e precisione. Due leve frizione (anteriore e posteriore) insieme al mandrino a flangia posteriore agevolano il montaggio e lo smontaggio delle giunzioni.

Capacità di filettatura
Capacità standard tubi: 2,5" a 8"
Capacità standard bulloni: 2" a 6"

Specifiche generali
Velocità mandrino (variabili): 7-9-14-21-26-42
Corsa del carrello: 25"
Lunghezza: 98,5"
Larghezza: 50"
Altezza: 62,5"
Peso netto: 7.640 lb
Peso imballo: 7.940 lb

Nessuna sostituzione della testa
Una singola testa di filiera filetta tutte le misure di tubo da 2,5" a 8" senza cambio di testa, portafiliera o filiere (utilizza filiere Symbol 8R).

Filiere radiali
Le filiere in acciaio utensile M2 sono fissate in portafiliere in acciaio durevole; un set copre tutte le misure dello stesso passo e cono.

Accessori

• Accessorio per scanalatura tipo Victaulic — assicura profondità, larghezza e distanza corrette dall'estremità del tubo per applicazioni Victaulic; disponibile come optional per il 8R.
• Modello 8T — versione per filettatura A.P.I. di precisione; include vite madre, attacco per cono e testa filiera con rincalatori tangenziali.
• Accessori aggiuntivi: mandrino n. 6 per nipple, supporti tubo regolabili e olio da taglio Oster "OSTO".

Dotazione standard fornita

• Motore: 7,5 hp, 1.200 giri/min, 3 fasi, 60 Hz; 230 o 460 V (altre specifiche disponibili).
• Controllo motore: avviatore magnetico reversibile e quadro comandi con pulsanti, circuito di controllo di sicurezza a 120 V alle utenze macchina.
• Testa filiera: una di tipo radiale ad apertura rapida, regolabile per la gamma standard.
• Portafiliere: un set per la gamma standard di tubi.
• Filiere: un set (Symbol 8R), acciaio rapido, coprente 2,5"–8".
• Maschiatrice/alesatore: tipo oscillante.
• Dispositivo di taglio: lama in stile tornio con bloccaggio centratore a doppia V.
• Utensile di sbavatura: tipo tornio, montato nel blocco di taglio.
• Mandrino anteriore: potente a tre ganasce universali.
• Mandrino posteriore: ganasce a tre flange, presa universale.
• Calibro: tipo tamburo a lettura diretta montato sulla ruota del carrello.
• Pompa dell'olio: tipo ingranaggio interno con inversione automatica.
• Olio: trenta galloni di olio da taglio Oster "OSTO".

Video
Video disponibile che mostra la filettatrice Oster 8R.

Specifiche tecniche

• Capacità standard tubi: 2,5" a 8"
• Capacità standard bulloni: 2" a 6"
• Velocità mandrino (variabili): 7-9-14-21-26-42
• Corsa del carrello: 25"
• Dimensioni (L x l x H): 98,5" x 50" x 62,5"
• Peso netto: 7.640 lb; Peso imballo: 7.940 lb
• Motore: 7,5 hp, 1.200 giri/min, 3 fasi, 60 Hz (230 o 460 V)
• Controllo motore: avviatore magnetico reversibile con circuito di comando 120 V
• Testa filiera: radiale ad apertura rapida (nessuna sostituzione della testa richiesta nella gamma)
• Filiere: acciaio rapido, Symbol 8R (copre 2,5"–8")
• Alesatore: tipo oscillante
• Taglio: lama in stile tornio con centraggio a doppia V
• Sbavatura: tipo tornio
• Mandrino anteriore: tre ganasce universali
• Mandrino posteriore: ganasce a tre flange universali
• Calibro: tamburo a lettura diretta sulla ruota del carrello
• Pompa olio: tipo ingranaggio interno, inversione automatica
• Capacità olio: trenta galloni di olio da taglio Oster "OSTO"
