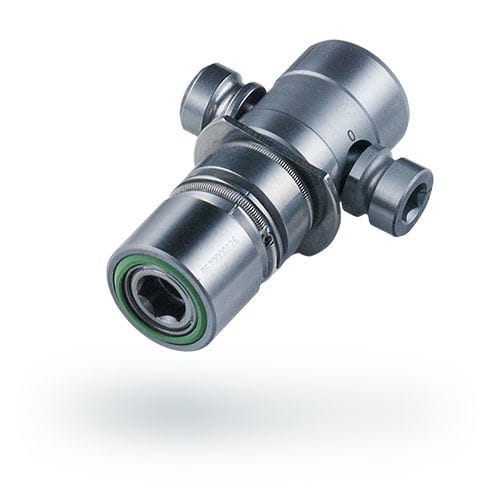

Unità di bloccaggio manuale QCS

per lavorazione

L’HSK si è già affermato quale interfaccia standard nel settore rotante. Per permettere anche l’impiego per le operazioni statiche nei torni, la OTT-JAKOB ha sviluppato la pinza di serraggio manuale QCS, ispirata dalla partecipazione al gruppo di lavoro HSK-T. Il sistema di serraggio a cambio rapido (QCS), concepito appositamente per il cambio rapido manuale con gli alloggiamenti HSK, è compatibile con tutti gli standard HSK (A, B, E, F, T). Non è pertanto necessaria la conversione della torretta portautensili. Tramite la generazione della forza per mezzo della spirale archimedea viene ottenuto un effetto autobloccante. L’azionamento agevole tramite chiave esagonale garantisce un cambio di utensile rapido e semplice. La QCS è impiegabile con e senza lubrorefrigerante. Un particolare vantaggio per l’utilizzatore risulta dalla combinazione con un utensile HSK-T e un alloggiamento HSK-T. La ragione di ciò è data dall’elevata precisione di posizionamento risultante dalla tolleranza limitata delle scanalature del trascinatore HSK-T.
