Unità di bloccaggio manuale PTI

per albero

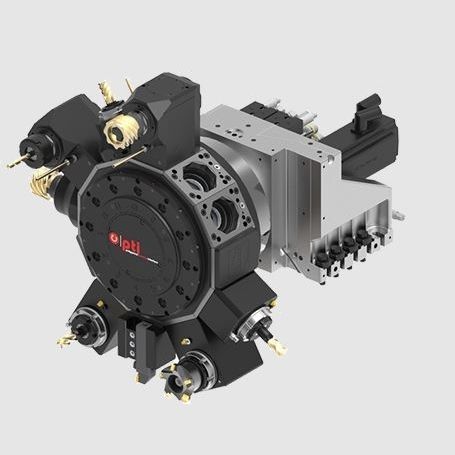

L'INTERFACCIA DI TORNITURA STANDARDIZZATA La PTI (Polygonal Turning Interface) è un'interfaccia utensile innovativa che eleva lo stato dell'arte a un livello completamente nuovo e consente la standardizzazione dei revolver dei torni. La caratteristica principale dell'interfaccia è il suo cono poligonale a otto lati con montaggio a filo. Con il sistema PTI, gli utensili statici e azionati vengono bloccati con il sistema di serraggio rapido di OTT-JAKOB. L'interfaccia è dotata di fori per il refrigerante e l'aria di tenuta. È prevista anche un'interfaccia per il trasferimento di dati e di energia, in modo che il PTI possa essere integrato anche in ambienti Industry 4.0. Il PTI è disponibile nelle misure PTI42, PTI54 e PTI65. Il PTI è stato sviluppato nell'ambito di un progetto di ricerca congiunto a cui OTT-JAKOB ha partecipato attivamente. L'obiettivo finale è quello di standardizzare l'albero, il supporto e il giunto. Le fasi necessarie a tal fine sono attualmente in corso dopo un lancio di mercato di successo. Eccellente rigidità torsionale e precisione di ripetizione La conicità poligonale consente di trasmettere il momento torsionale in modo stabile. Questa caratteristica costruttiva rende possibile anche un posizionamento preciso delle ripetizioni. Di conseguenza, non è più necessario regolare manualmente gli utensili. Migliore rigidità di flessione Grazie al raccordo a filo, il sistema PTI può sopportare un momento flettente più elevato. L'opzione di bloccaggio con quattro viti consente di ottenere un'ulteriore rigidità di flessione. Cambio utensile più rapido Il sistema di serraggio rapido di OTT-JAKOB consente di risparmiare molto tempo durante il cambio degli utensili e di ridurre efficacemente i costi delle attrezzature. Gli utensili vengono bloccati e sbloccati tramite una semplice vite azionata con una chiave dinamometrica.
