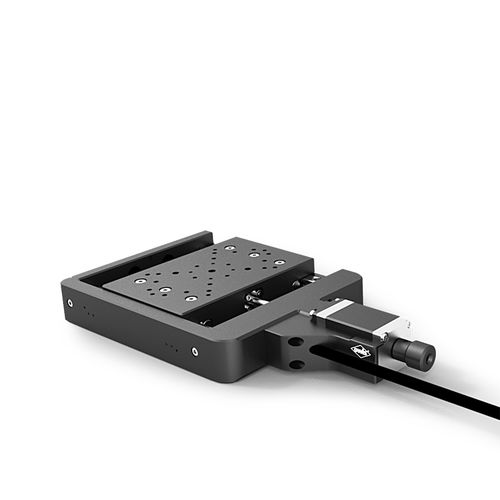

Piastra di posizionamento XY MTM 120 series

XYZa motoredi precisione

-Campo di corsa 20 / 45 mm -Motore a passo o in corrente continua con encoder, guide a rulli incrociati, mandrino a passo fine -Interruttori di fine corsa meccanici o a effetto di caduta CARATTERISTICHE -Campo di corsa 20 mm e 45 mm -Mandrino rettificato a filettatura fine con gioco ridotto -guide a rulli incrociati di precisione precaricate -Finecorsa meccanici o a effetto di caduta -Motore passo-passo a 2 fasi o motore CC con encoder -Design compatto -Possibilità di montaggio in modalità XYZ senza angolo Z aggiuntivo -alluminio resistente alle deformazioni -anodizzato nero, povero di riflessi -con OWISid I dati tecnici dei cavi motore e una guida per la scelta del cavo adatto alla vostra combinazione di posizionatore e controllore sono disponibili qui. Gli stadi di misura motorizzati MTM 120 sono progettati per applicazioni in cui sono richieste soprattutto precisione e dimensioni meccaniche molto compatte. Sono possibili anche combinazioni di montaggio XY o XYZ con ingombri molto ridotti, senza una staffa di montaggio aggiuntiva. L'uso di speciali cuscinetti a rulli incrociati e di mandrini di precisione a filettatura fine con passo di 0,5 mm consente una buona precisione di posizionamento e una ripetibilità di pochi micrometri. Inoltre, queste unità sono ideali in applicazioni con requisiti elevati in termini di risoluzione e di fluidità del movimento lineare. Gli MTM 120 dispongono di due diverse versioni di finecorsa: meccanici o elettronici. Le versioni con finecorsa elettronici a effetto Hall consentono un'elevata riproducibilità del punto di riferimento.
