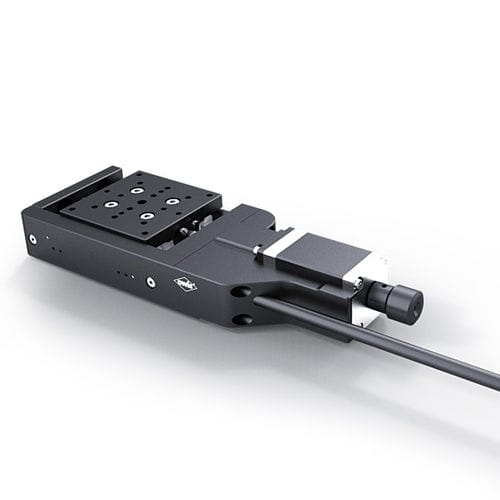

Piastra di posizionamento lineare MTM 60 series

XYXYZa motore

-Gamma di corsa 10 / 20 / 45 mm -Motore a passo o in corrente continua con encoder, guide a rulli incrociati, mandrino a passo fine -Interruttori di fine corsa meccanici o a effetto di caduta CARATTERISTICHE -Campo di corsa 10 mm, 20 mm e 45 mm -Mandrino rettificato a filettatura fine con gioco ridotto -guide a rulli incrociati di precisione precaricate -Finecorsa meccanici o a effetto di caduta -Motore passo-passo a 2 fasi o motore CC con encoder -Design compatto -Montaggio in posizione XYZ -alluminio resistente alle deformazioni -anodizzato nero, povero di riflessi -con OWISid I dati tecnici dei cavi motore e una guida per la scelta del cavo adatto alla vostra combinazione di posizionatore e controllore sono disponibili qui. Gli stadi di misura motorizzati MTM 60 sono progettati per applicazioni in cui sono richieste soprattutto precisione e dimensioni meccaniche molto compatte. Sono possibili anche combinazioni di montaggio XY o XYZ con ingombri molto ridotti. L'uso di speciali cuscinetti a rulli incrociati e di mandrini di precisione a filettatura fine con passo di 0,5 mm consente una buona precisione di posizionamento e una ripetibilità di pochi micrometri. Gli MTM 60 dispongono di due diverse versioni di finecorsa - meccanici o elettronici. Le versioni con finecorsa elettronici a effetto Hall consentono un'elevata riproducibilità del punto di riferimento.
