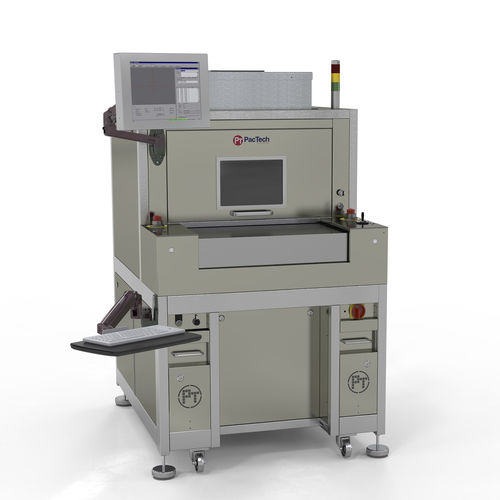

Macchina di brasatura dolce laser SB² – WB

automaticaflessibileper componenti elettronici

L'SB²-WB è una combinazione dell'esclusiva tecnologia di iniezione delle sfere di saldatura di PacTech con un meccanismo di alimentazione del filo per eseguire il processo di cablaggio. Questa soluzione innovativa presenta uno stress molto basso, poiché l'incollaggio avviene con impulsi laser molto brevi e non richiede alcun contatto meccanico. Il sistema è altamente flessibile, con varie possibilità di formazione di anelli o addirittura senza formazione di anelli di filo per consentire la realizzazione di pacchetti di dimensioni ridotte, consentendo al contempo la combinazione di leghe di saldatura e fili diversi, fasci di fili o nastri. Maggiore affidabilità rispetto all'incollaggio a filo convenzionale, grazie allo spessore costante del filo e alla migliore corrispondenza della variazione di CTE tra i materiali. Inoltre, l'incollaggio del filo di saldatura può essere rielaborato in modo selettivo e agevole. L'SB²-WB è un'alternativa flessibile di wire-bonding per piattaforme di sistema multifunzionali e integrazione eterogenea. Caratteristiche principali - Modalità di saldatura: Modalità a getto - Diametro della sfera di saldatura disponibile: 250 - 760μm - Condizione di saldatura consigliata: saldatura a filo - Getto della sfera di saldatura con meccanismo di alimentazione del filo - Materiale preferito per le piazzole: NiAu, Au, Cu Opzioni - Portapezzo ruotabile - Sistema di ispezione sfere 2D - Funzione software per il controllo della quantità di sfere di saldatura - Misurazione automatica dell'altezza Z del laser Vantaggi - Capacità di saldatura a filo unica nel suo genere
