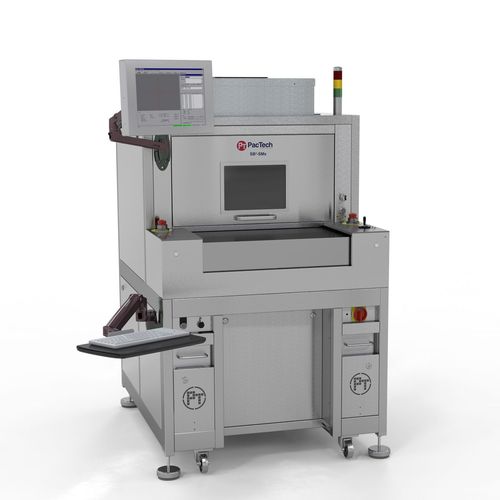

Macchina di brasatura dolce a riflusso SB² – SMs Quantum

laserautomaticacontinua

La SB²-SMs Quantum è il nostro nuovo fiore all'occhiello per la saldatura laser di grandi volumi, con una qualità di lavorazione impareggiabile e di alto livello, "Made-in-Germany". Introduce un sistema a doppio cassetto e un processo di visione che avviene in parallelo al processo di saldatura, facendo coincidere le procedure di carico e scarico dei prodotti con la velocità di saldatura della macchina. Ciò consente una produzione continua senza interruzioni dovute alle necessarie procedure di carico/scarico dei prodotti. L'SB²-SMs Quantum porta la tecnologia di saldatura senza contatto e senza flusso nella saldatura di componenti 3D. L'SB²-SMs Quantum è una macchina per la saldatura laser sequenziale automatizzata, adatta a una varietà di dispositivi microelettronici diversi, in particolare dedicata a moduli di telecamere, sensori e dispositivi ottici. Il sistema è in grado di singolarizzare, posizionare e rifondere sfere di saldatura con un diametro compreso tra 100 µm e 1.000 µm con una velocità di saldatura di 6-8 sfere al secondo. Caratteristiche principali - Modalità di saldatura: Modalità a getto - Diametro della sfera di saldatura disponibile: 100 - 1.000μm - Condizioni di saldatura consigliate: saldatura 2D/3D - Adatto per la saldatura di componenti/moduli - Doppia stazione di caricamento (sistema a cassetto) per un processo continuo - Stazione di carico con angolazione variabile opzionale - Seconda telecamera/asse indipendente per allineamento e visione Opzioni - Portapezzo ruotabile - Sistema di ispezione sfere 2-D - Funzione software per il controllo della quantità di sfere di saldatura - Misurazione automatica dell'altezza Z del laser Vantaggi - Elevata produttività grazie alla doppia stazione di carico (cassetto) - Stazione rotante per componenti opzionale per la saldatura 3D - Processo di visione efficiente grazie alla seconda telecamera/asse indipendente
