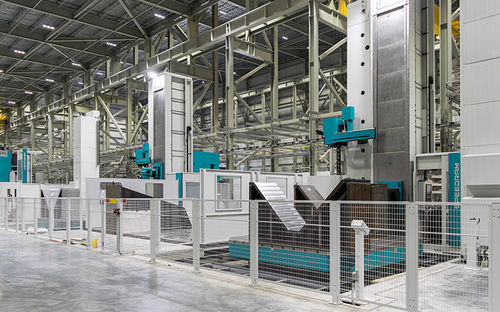

Alesatrice-fresatrice CNC SPEEDRAM series

orizzontaleda pavimento4 assi

Panoramica del prodotto
Le macchine di alesatura e fresatura SPEEDRAM combinano guide idrostatiche, elevata rigidità e alto momento torcente al mandrino per garantire precisione su componenti di media e grande taglia, preferibilmente lavorati in orizzontale.

Progetto e caratteristiche
Sono adottate guide idrostatiche precaricate sugli assi X e Y per sfruttare la rigidità e lo smorzamento delle vibrazioni. Il ram è guidato all'interno della testata da pattini idrostatici e montato con una barra di alesatura a trasmissione meccanica. Sia il ram sia la barra di alesatura includono sistemi di feedback per compensare le dilatazioni termiche, assicurando precisione e smorzamento localizzato delle vibrazioni.

Ingegneria e personalizzazione
Le strutture sono studiate con analisi agli elementi finiti per ottimizzare le masse e garantire elevata rigidità statica e dinamica e simmetria termica. SPEEDRAM può essere configurata selezionando tra:

• una vasta gamma di teste portautensili CNC standard o personalizzate
• diversi tavoli per fresatura o tornitura
• un ampio assortimento di magazine utensili e magazine per utensili e teste CNC

Controlli
Dal punto di vista software la gamma può essere configurata con CNC Siemens, Heidenhain o Fanuc.

Informazioni tecniche
La gamma SPEEDRAM offre corse asse Y fino a 10 m, corse del ram tra 1200 mm e 2000 mm e barre di alesatura da 130 mm a 300 mm.

Area di lavoro (valori)
Corsa asse X (Colonna): 5000
+N X 1000
Corsa asse Y (Testata): 2000 - 10000
Corsa asse Z (Ram): 1200 - 2000
Corsa asse W (Mandrino di alesatura): 800 - 1600
Corsa combinata Z+W: 2000 - 3600

Testata - Ram
Sezione del ram: 430x430 - 600x600
Diametro del mandrino di alesatura: 130 - 300 mm
Trasmissione mandrino: 2/3 gamme
Potenza mandrino (S1): 41 - 138 kW
Coppia mandrino (S1): 1389 - 18551 Nm
Velocità mandrino: 1500 - 4000 rpm

Caratteristiche degli assi lineari
Rapidi assi X, Y, Z, W: fino a 30000 mm/min

Specifiche tecniche

• Nome modello: SPEEDRAM
• Tipo di macchina: Fresatrice-alesatrice orizzontale a pavimento
• Caratteristiche principali: guide idrostatiche su assi X e Y; ram guidato da pattini idrostatici; barra di alesatura a trasmissione meccanica; feedback per dilatazione termica su ram e barra
• Corsa asse Y: fino a 10 m
• Corsa ram (Z): 1200 - 2000 mm
• Diametro barra di alesatura: 130 - 300 mm
• Corsa asse X (colonna): 5000 mm (incrementi opzionali: +N x 1000)
• Corsa asse Y (testata): 2000 - 10000 mm
• Corsa combinata Z+W: 2000 - 3600 mm
• Potenza mandrino (S1): 41 - 138 kW
• Coppia mandrino (S1): 1389 - 18551 Nm
• Velocità mandrino: 1500 - 4000 rpm
• Avanzamento rapido (X,Y,Z,W): fino a 30000 mm/min
• Trasmissione mandrino: 2/3 gamme
